组装一台２９．６ＭＨＺ手台

BG5CCK

组装一台２９．６ＭＨＺ手台

BG5CCK

组装一台２９．６ＭＨＺ手台

BG5CCK

组装一台２９．６ＭＨＺ手台

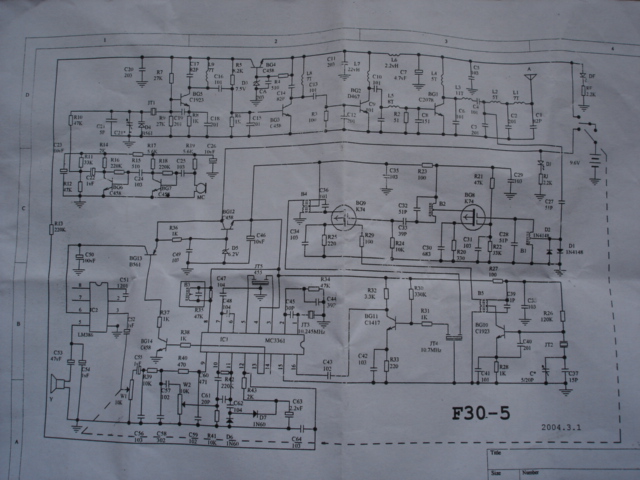

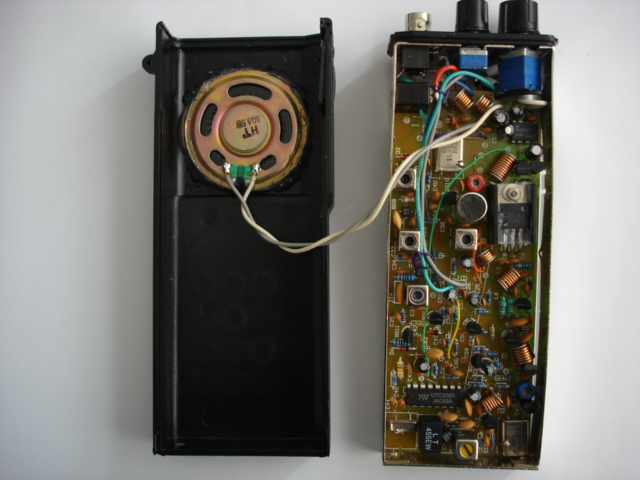

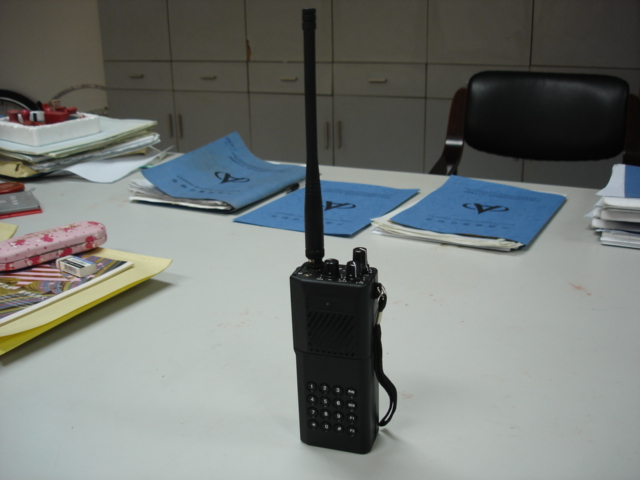

利用昨晚的休息时间把F30-5调试完毕，现将调试过程分述一下： 1、 检查线路焊点是否有虚焊等缺陷。 2、 通电前先串入电流表监测静态接收电流约20mA，静嘈关闭后70-80mA，正常。 3、 先调发射，天线接上假负载，把频率计探头接入BG3基极，按PTT测得频率应为发射震荡晶体JT1基频（9。866）的3倍频即29。600MHz，少量频偏通过调整C21使其输出29。6标准频率。随后在天线输出和假负载间串入功率驻波表，在电源为10V时测得射频输出功率为5W， 发射部分OK！ 4、 接收 部分先校准第一本震频率，用频率计观察B5和R29的公共点，测得的频率应该为本震晶体JT2基频的（13。433MHz）的3倍频40。3MHz，如有差异同样可以微调C37来校准。再调B5用示波器观察使本震信号输出最大。 5、 去掉天线 由于没有信号源，借用FT-80C的调频部分做发射信号源做为调试接收的信号，将80C用29。6MHz、FM模式极低功率发射，起先接收无任何反映，奇怪？用示波器观察MC3361第9脚无信号输出，调整鉴频线圈B3，OK有信号输出了！原来是鉴频线圈偏离了鉴频点。 6、 调灵敏度。使80C处于极低功率发射状态，去掉F30-5天线，拉开和发射机的距离按照B4----B2---B1的顺序依次调节他们的磁芯，使它们处于最佳谐振状态（B4谐振于10。7MHZ、B2和B1谐振于29。6MHZ），使扬声器中的信号最清晰响亮。 7、 接上天线后，再次拉远与发射机的距离，重复6步序。使本机的灵敏度最高，之后用蜂蜡把磁芯封死。 8、本机的发射在电压为10V时，电流为800mA左右。 至此F30-5调试完毕，有时间再为它做一块充电电池，配一条室外天线，就OK了
; x1 V/ D" Y' Q8 k# U

[此贴子已经被作者于2006-8-13 14:04:03编辑过]

BD5CAM

<font size="6">好东西呀</font>[em02]

BG5CEH

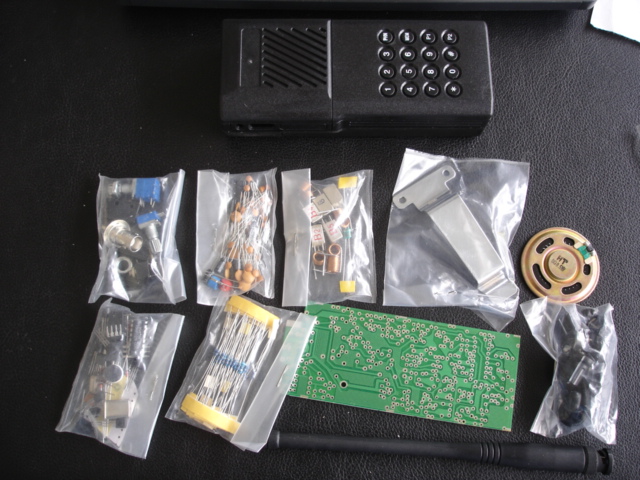

以下是引用[I]BG5CCK[/I]在2006-8-3 20:50:42的发言：[BR]<img src="attachments/dvbbs/2006-8/2006832049892634.jpg" border="0" onclick="zoom(this)" onload="if(this.width>document.body.clientWidth*0.5) {this.resized=true;this.width=document.body.clientWidth*0.5;this.style.cursor='pointer';} else {this.onclick=null}" alt="" />

这些,东西还有吗? [em05][em06]

BG5CCK

以下是引用[I]BG5CEH[/I]在2006-8-4 10:38:51的发言：[BR]<div class="msgheader">QUOTE:</div><div class="msgborder">以下是引用[I]BG5CCK[/I]在2006-8-3 20:50:42的发言：[BR]<img src="attachments/dvbbs/2006-8/2006832049892634.jpg" border="0" onclick="zoom(this)" onload="if(this.width>document.body.clientWidth*0.5) {this.resized=true;this.width=document.body.clientWidth*0.5;this.style.cursor='pointer';} else {this.onclick=null}" alt="" /></div>这些,东西还有吗? [em05][em06]

哈哈!花钱从这里买来的.http://kfhuazhong.w34.west263.cn/CP6-3.htm

BG5CAQ

做好了没有？有几个频点，对29兆很有兴趣，我初入门的时候，每天对着话筒吼，居然在29.600上通到了N多张卡片，现在没这份热情了，哈哈。想做一个14 21 29的机机，有没有成熟些的资料。

BG5CAW

以前我得到的短波卡也是从29.6上得到的，俺也想弄这样一台爽爽。

BG5CEH

<p><a href="http://kfhuazhong.w34.west263.cn/CP6-3.htm">http://kfhuazhong.w34.west263.cn/CP6-3.htm</a></p><p>怎么全是天线??</p>

BG5CCK

深入链接http://kfhuazhong.w34.west263.cn/CP4.htm
