试做一个机电一体化产品——三维CNC微型铣床

BG5CCK · 发表于 2009-5-6 12:15:30

本帖最后由 BG5CCK 于 2009-5-6 13:54 编辑

数控加工技术是现代工业自动化的一个重要应用，其使用范围日益广泛，对于讲究制造效率和制造精度的现代社会而言，CNC技术无疑是重要的一环。说到本次试图制造的一个微型铣床，第一是因为它是一个CNC技术的小模型，它集成了机械和电脑软件控制技术于一体，是学习CNC技术的很好载体。其次是做成之后让它来帮忙加工一些小型的雕铣工作如做铭牌、小型工艺品等，具有一定的实用性。希望在完成这个DIY后对自己今后设计更大的加工机械积累一点经验。这次准备用大约4000元以内的预算，做成一台实用的铣床。边做边设计，用大约3个月的工期完成它，呵呵有点难度能否兑，现拭目以待！

BG5CCK · 发表于 2009-5-6 12:58:26

其实网上有很多人热衷于雕刻机的制作，在我们宁波也不乏其人，北仑的4470 和4469就是较早涉足此领域的高人，4470已经制作过一台雕刻机，我在动手前特意去拜访了4479 4469二位，学习了一些经验。在此深表感谢！ 1# BG5CCK

BG5CCK · 发表于 2009-5-6 13:16:34

先采购部分关键元件，丝杆采用网上购买的日本二手NSK丝杆，X Y轴是直径12mm螺纹长度380mm螺距4mm的，Z轴则是直径14mm长140mm螺距2mm的。

BG5CCK · 发表于 2009-5-6 13:31:07

第二批购买的是三洋二手步进电机和联轴器，电机选用57 2.4A的，步距角1.8°二相六线电机，X Y轴的联轴器孔径和步进电机有点不配，需要上车床扩孔，z轴的联轴器规格是5.5-10的暂时没有货，没买。

BG5CCK · 发表于 2009-5-6 13:43:50

第三批购买的承载工作面的光杆和直线轴承、轴承座，考虑机器的整体刚度，X Y轴的光杆采用直径16mm，Z轴12mm 长度定制和丝杆配合，告诉厂家两端攻M6深10mm固定用内螺纹。其中Y轴采用铝合金直线轴承座（为提高稳定性采用4个）和工作台固定。X轴采用加长型直线轴承（轴承长度70mm）这样X轴2根光杆各配一个轴承就可以承载Z轴部件以提高Z轴精度。

BG5CCK · 发表于 2009-5-6 13:50:19

接下来到了一个关键时刻——确定机架尺寸。

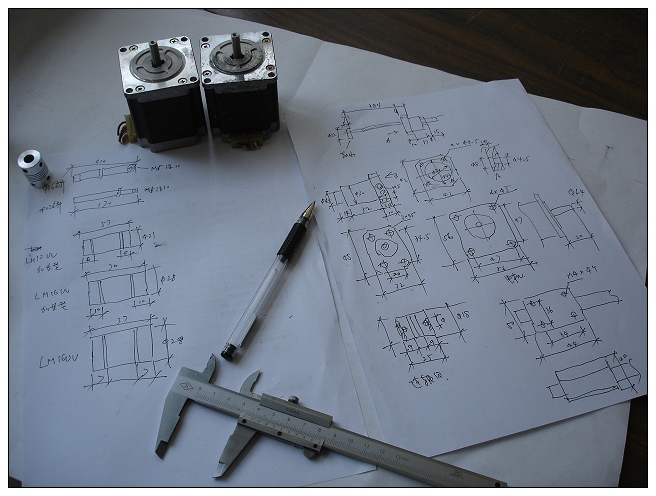

在确定机架前当然首先要知道个零件的装配关系和合理的尺寸，对各零件装配尺寸和外形尺寸做一次测绘，作为决定机架的依据。

BG5CKD · 发表于 2009-5-7 17:12:44

抢到沙发了.期待大作完成.
有什么要帮忙的,尽管吩咐

BG5CEH · 发表于 2009-5-8 19:52:32

好家伙!!!!!!!!!!!!!!!!

BG5CDC · 发表于 2009-5-9 09:54:15

毕业设计的时候想做个笔式绘图板，由于时间资金软件问题作罢了

严重关注CCK的大作问世

BG5CCK · 发表于 2009-5-11 16:50:05

根据各部件外形和装配尺寸，经过计算确定机架侧板尺寸，采用18mm16MnR钢板，下好毛料送交线切割加工
