DIY 20米单波段 QRP电台

子宋 · 发表于 2014-3-7 11:24:31

本帖最后由子宋于 2014-3-7 12:02 编辑

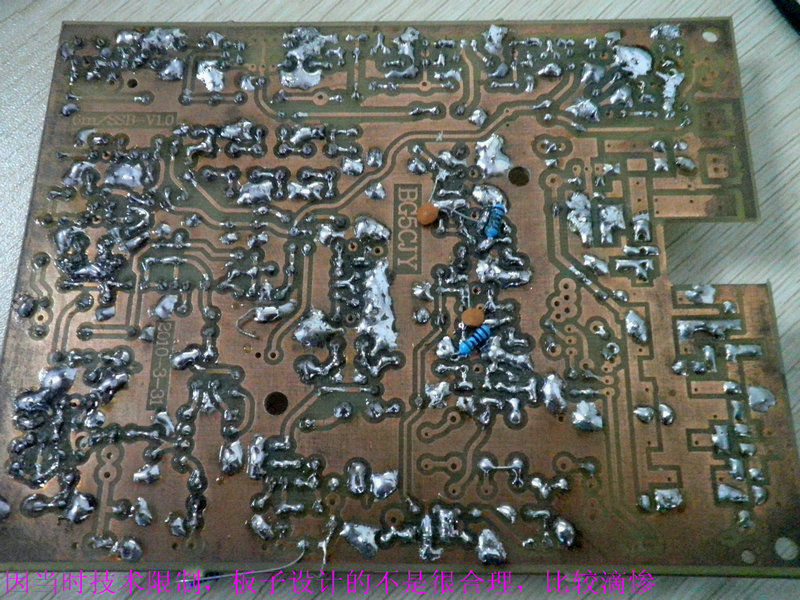

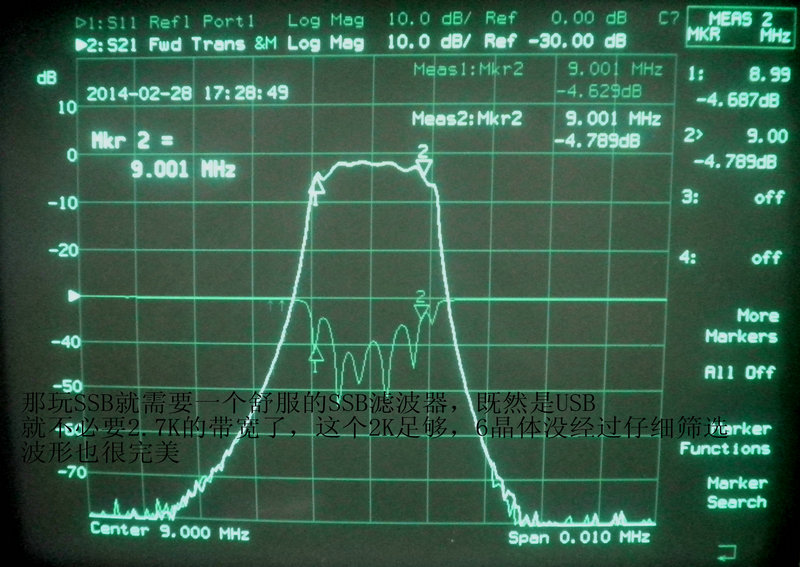

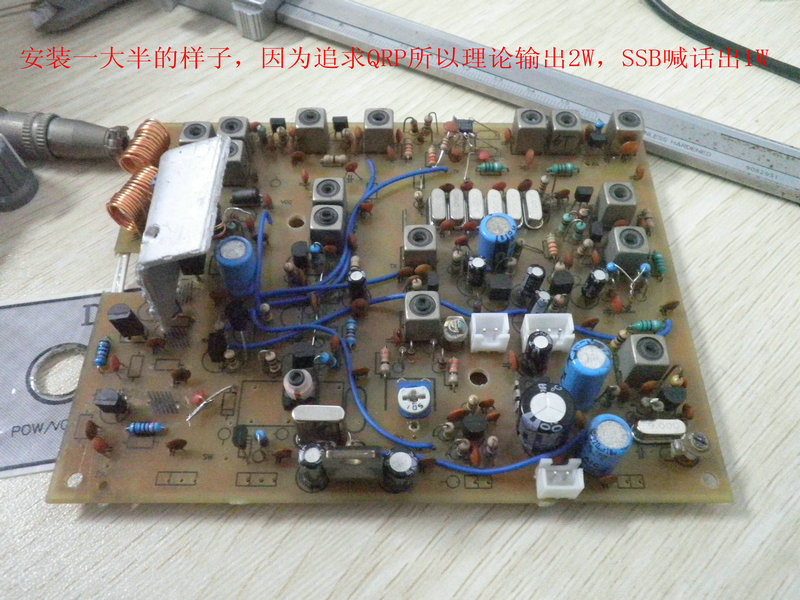

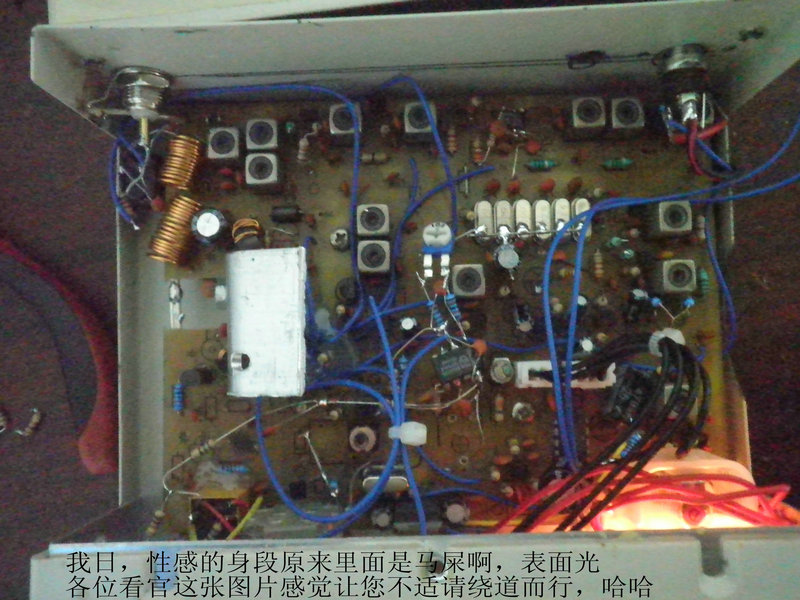

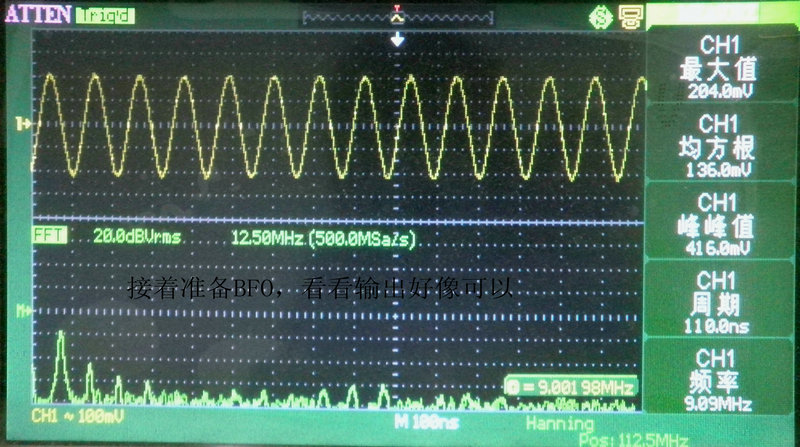

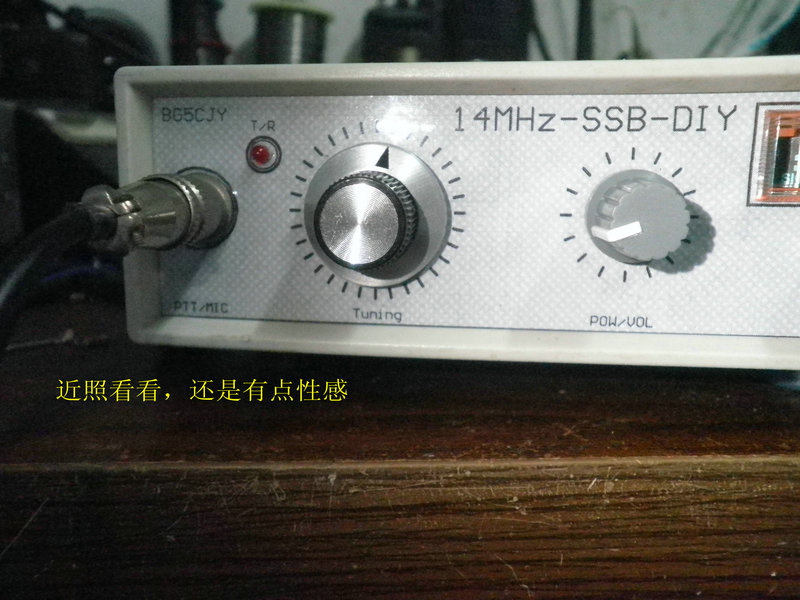

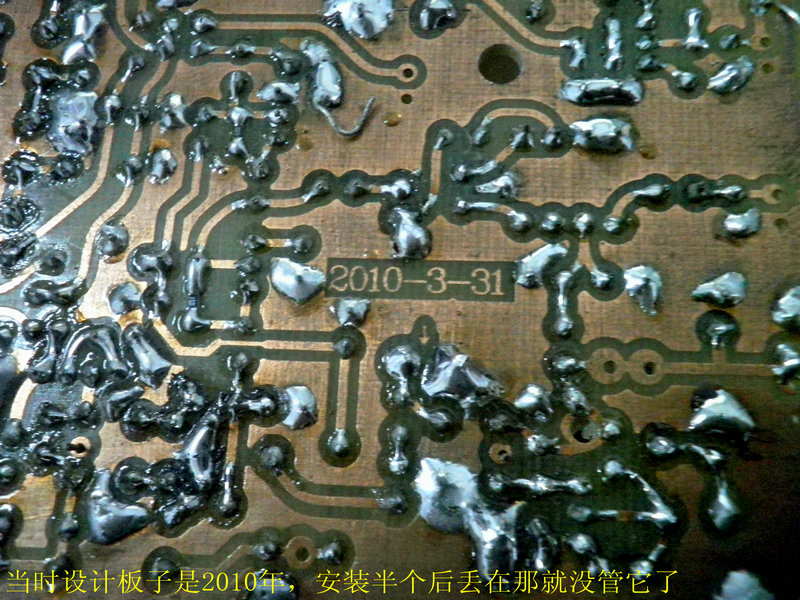

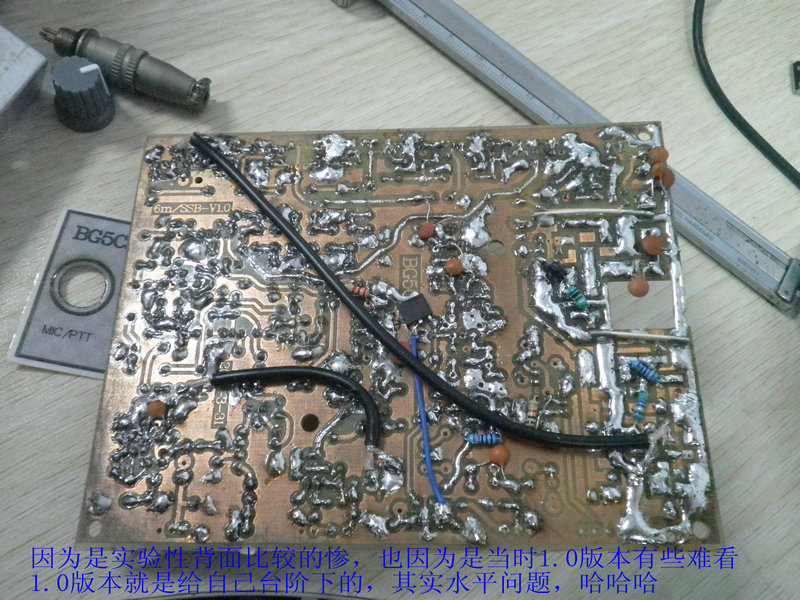

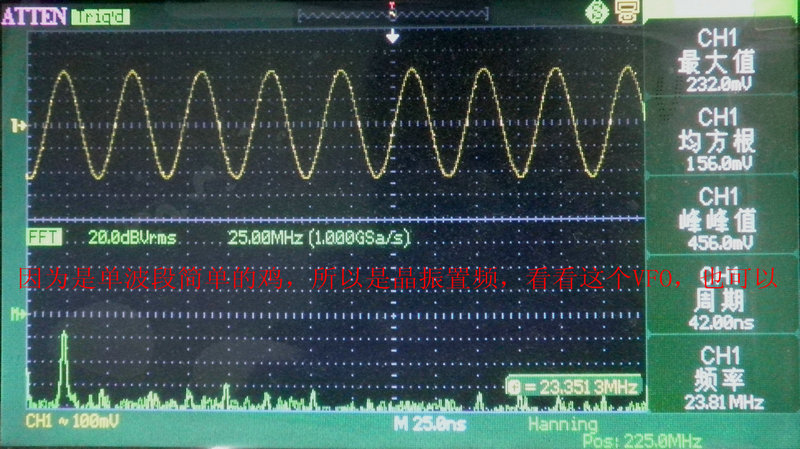

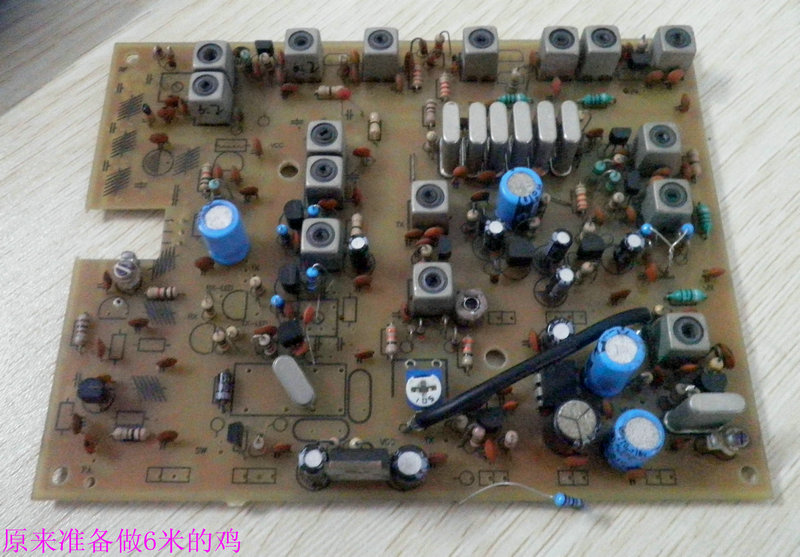

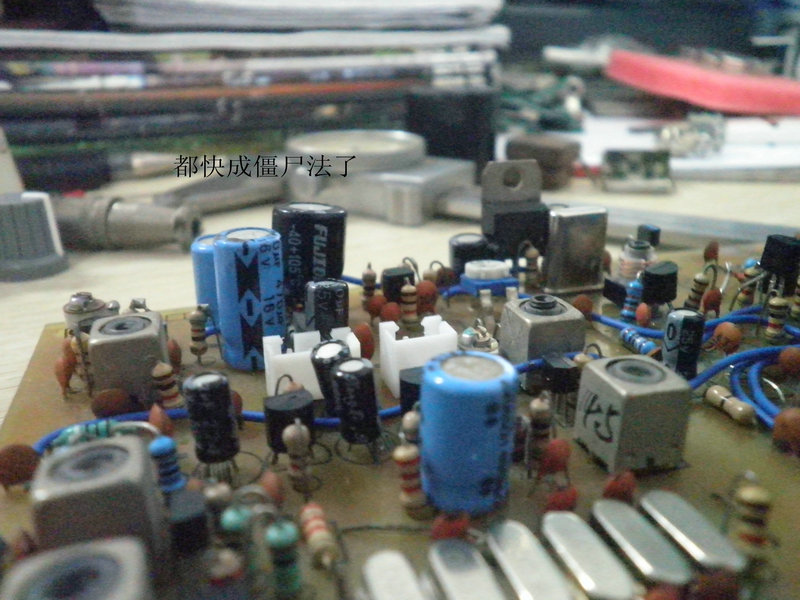

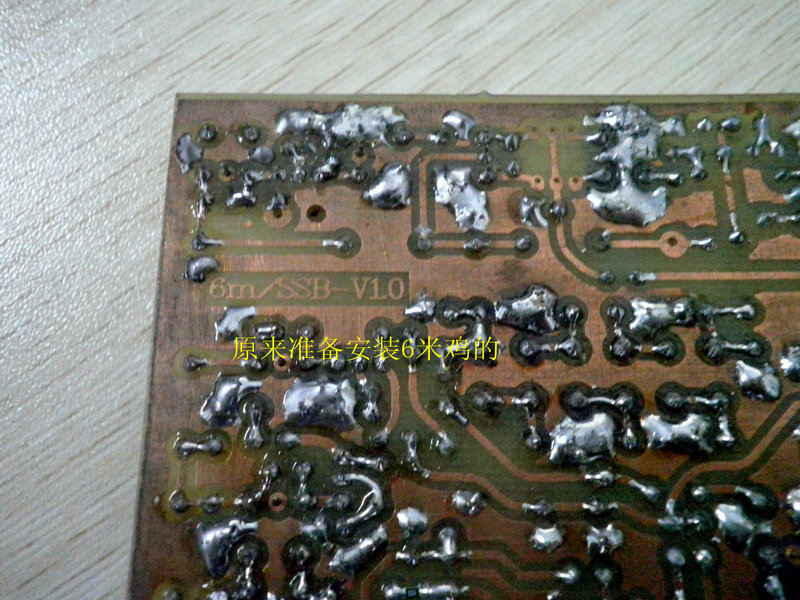

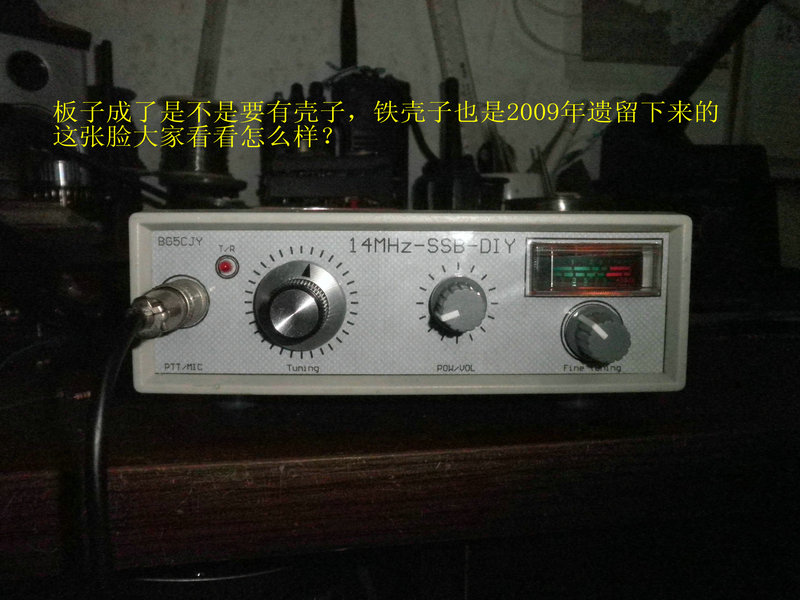

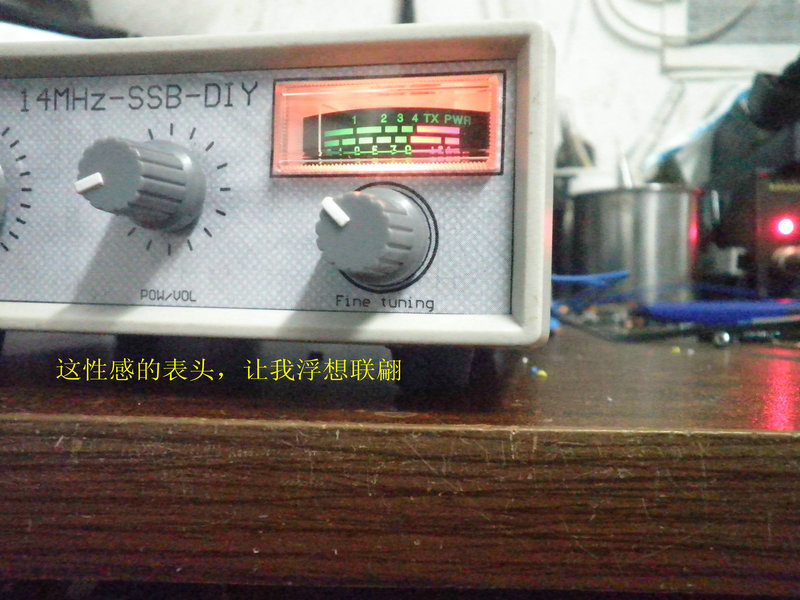

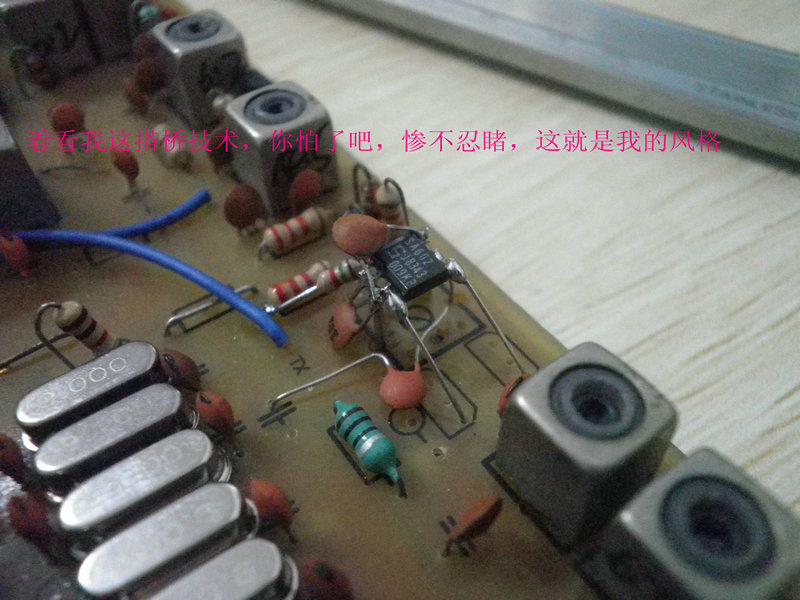

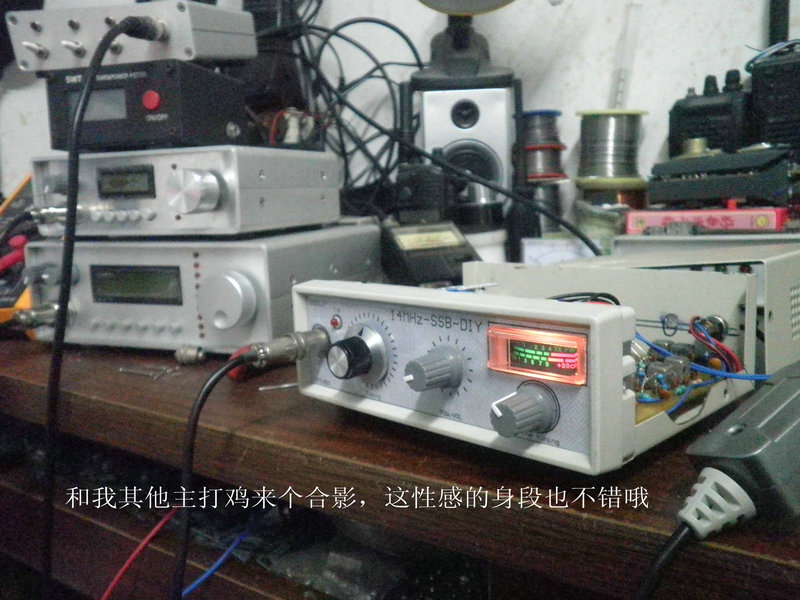

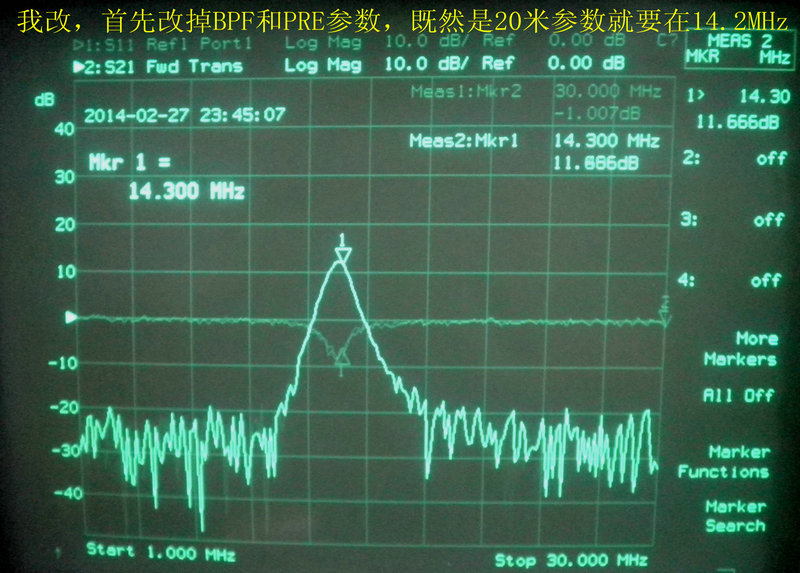

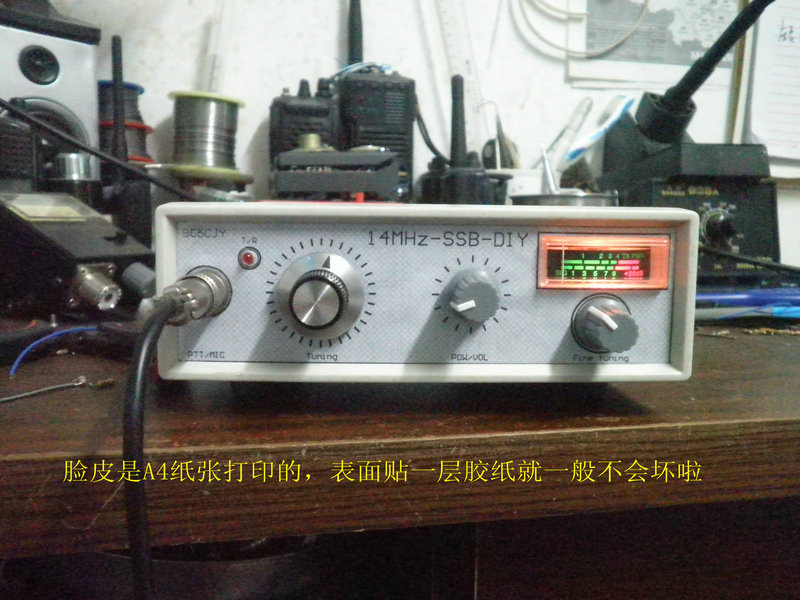

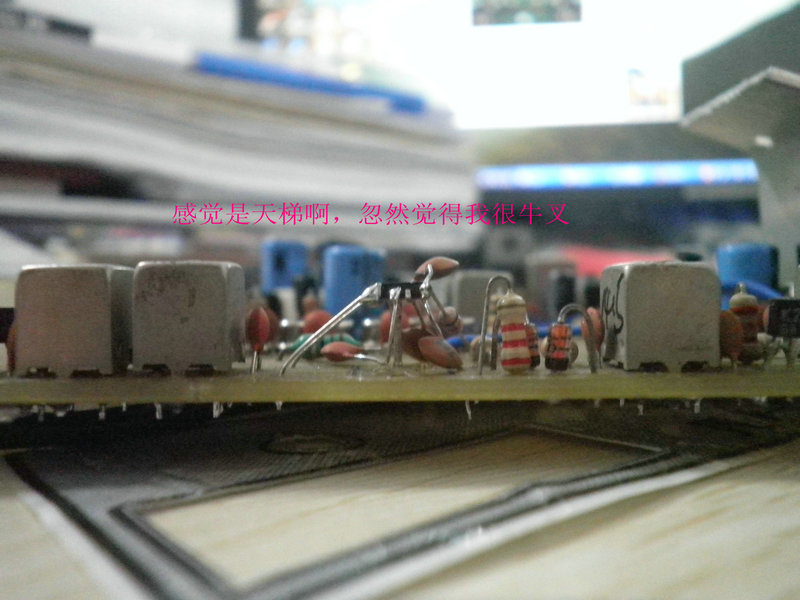

最近在整理物品时，桌子底下翻出安装一半的一块PCB，仔细一看是2010年为制作简易6米鸡器而设计的板子，可能是因为当时技术问题或者其他没有完成而放弃，看看板子还能用，你说丢掉可惜，当时也是花钱快速打样的东西何况还搞了一半，看看上面的器件和手头的备件，决定把它改成一台20米QRP小机器岂不挺好，在同时也找到09年时制作锁相环29.6鸡鸡的外壳，后来29.6加大了功率请进了另外一个外壳，所以这个外壳也是遗弃品，比划尺寸刚好和遗弃的板子配套，既然有了想法说干就干，改掉原来所有的前端滤波器，中间边带滤波器，后级PA和后级滤波器，最后经过一番折腾成了一台1W输出的QRP小鸡，欢喜中；最后看硬道理（道理部分顺序，将就，东西比较惨，有心脏病者勿入 . P. P# k9 ~ |6 T

0 U0 b2 T4 I7 |7 \ s* S* b6 q最后的最后你别问我SCH，因为我根本就没画

子宋 · 发表于 2014-3-7 11:29:15

也许大家会想，你这东西外表光光，里面狗屎一堆，能收到台不？这也是我想的，接收视频在这里http://v.youku.com/v_show/id_XNjgxODYwNjc2.html

BG5CBE · 发表于 2014-3-7 16:15:00

艰难的DIY 伟大的杰作敬佩油然而生！

4596 · 发表于 2014-3-9 19:28:56

宋哥，DIY很厉害。

BG5CAW · 发表于 2014-3-9 20:50:44

高手啊！

bg5cdq · 发表于 2014-3-12 10:20:50

bg5cdq · 发表于 2014-3-12 10:26:28

宋：再做个电子管的小功放吧电子管空气电容我现成有能出个15-20瓦没问题

子宋 · 发表于 2014-3-12 11:07:03

bg5cdq 发表于 2014-3-12 10:26
- D7 I5 N5 C. @宋：再做个电子管的小功放吧电子管空气电容我现成有能出个15-20瓦没问题

回CDQ老师，电子管就不必了，我没一点经验，当年不知道哪里收藏来的两个不都是送给您了么？想要出10W以上很简单的廉价场管没有任何问题，只是我这个可怜的小壳子装不下而已，使用两只廉价场管很轻松在14兆做到50W，3.8-10兆甚至能出60W没有悬念，这样的配套我已经使用2年很好用

子宋 · 发表于 2014-3-12 11:09:36

子宋发表于 2014-3-7 11:29
7 L- U) u- Z; r t* ]8 O( J: `+ f也许大家会想，你这东西外表光光，里面狗屎一堆，能收到台不？这也是我想的，接收视频在这里http://v.youku ...

其实当晚10点多调试好，已经1W通联过台湾的BV级别电台，虽然不是很成功，但起码人家已经听到我的信号在呼叫，据说宁波的“渔夫HAM”有听到我的通联，

BA5CA · 发表于 2014-3-12 11:42:31

太好了

，年会时带来给大家欣赏一下
