改装‘泰和’话筒

BA5CA · 发表于 2005-5-15 22:41:48

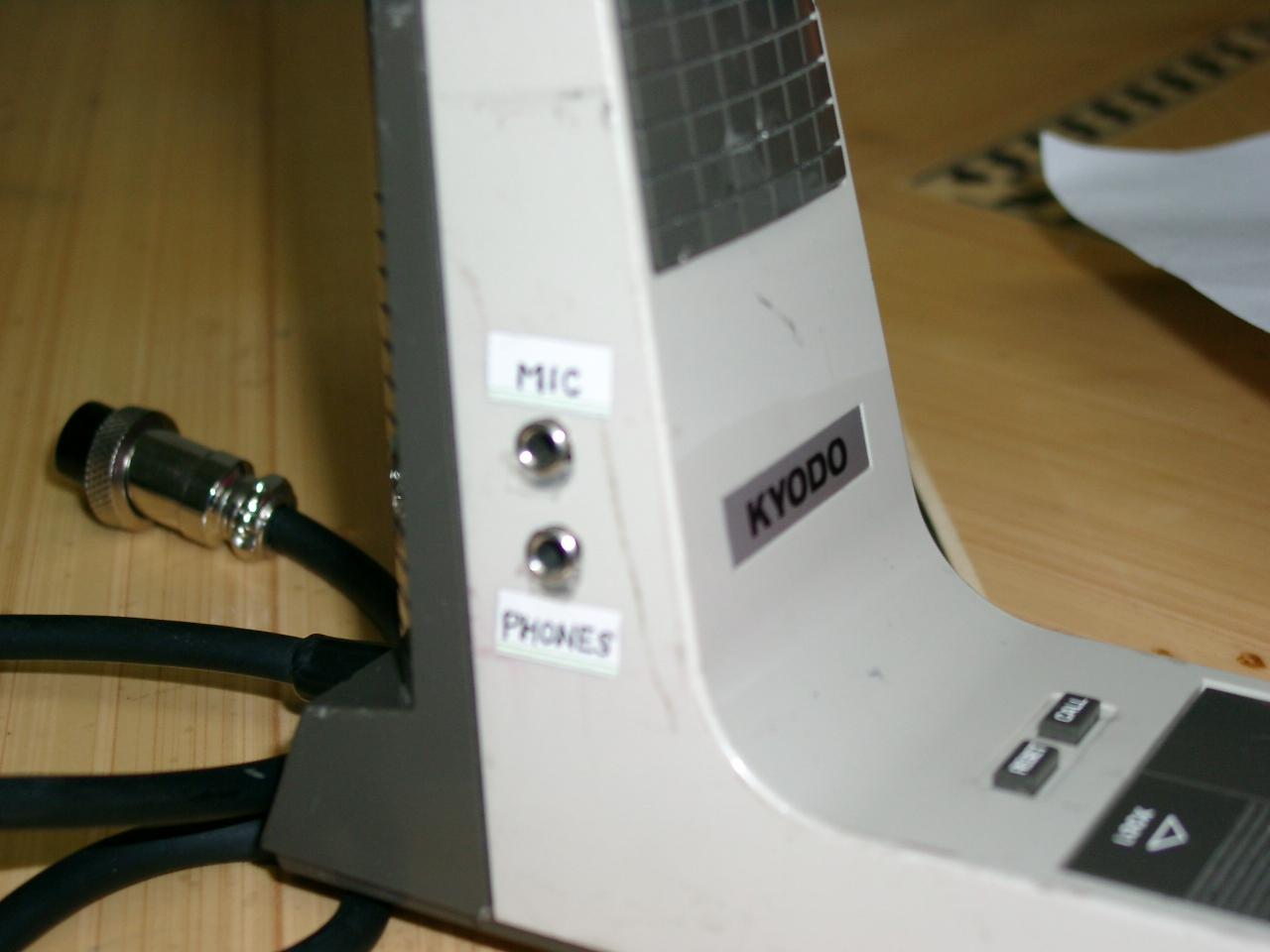

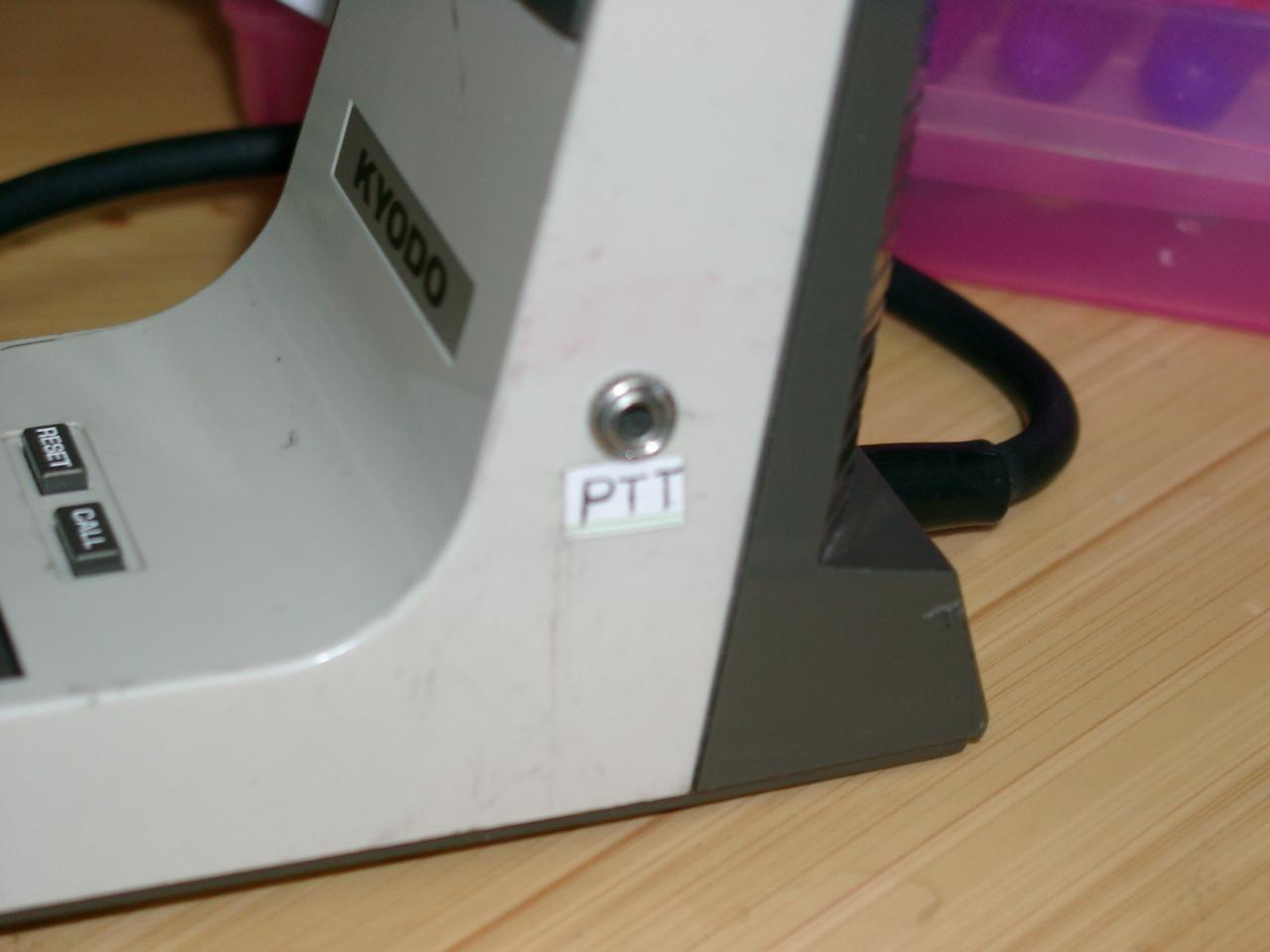

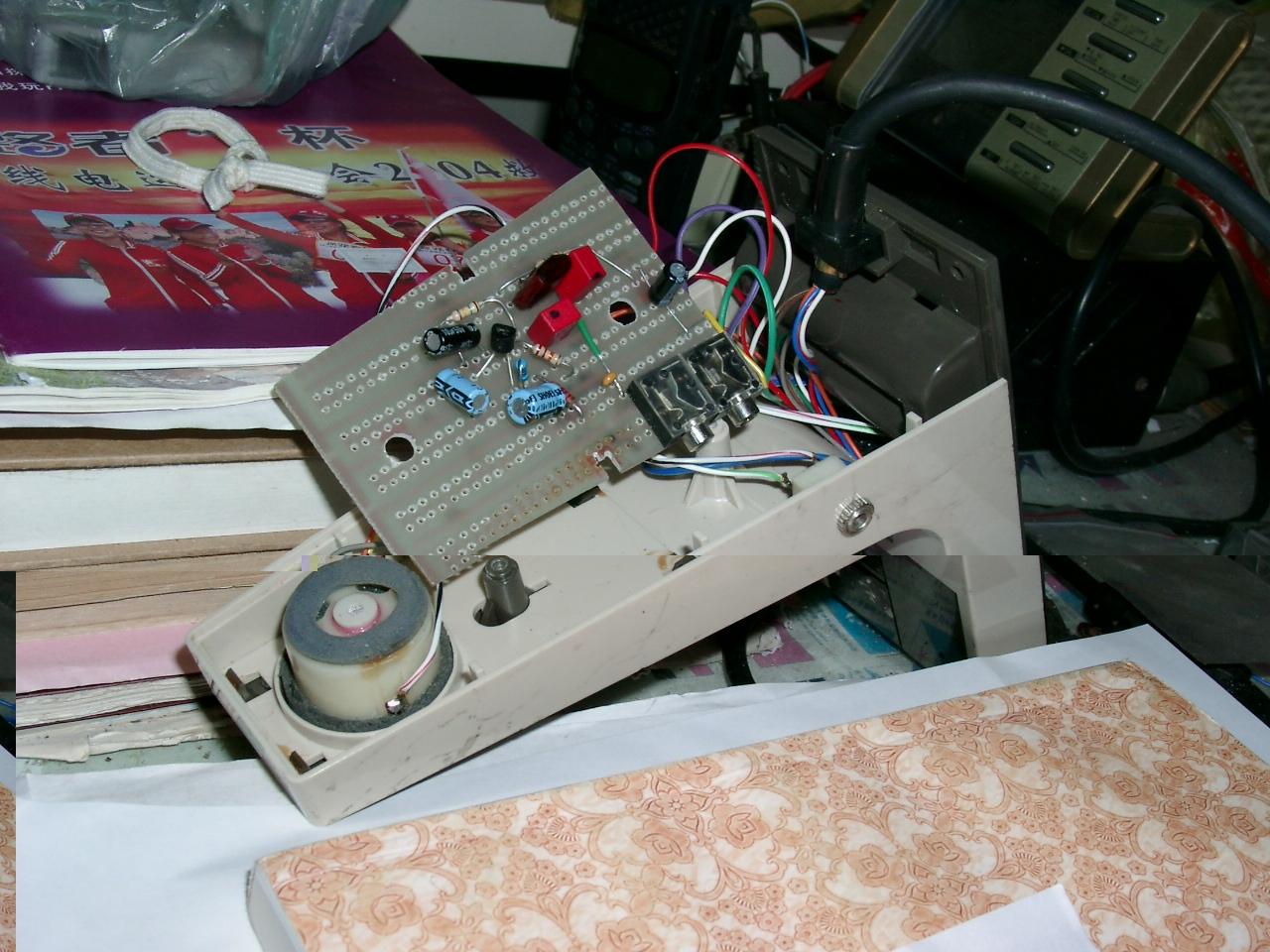

将一个‘泰和’的台式话筒，用了一个航空插头，改到我的健伍的机器上使用，将原来‘reset’‘call’键改成‘up’‘down’，左按键改成发射禁止锁，里面有一个话筒放大的电路板，网上资料说可以不用，直接用动圈，经过试用发现灵敏度较低，考虑到需要，重新做了一块梯形的板子，装上二个3.5mm的立体声插座，当耳机和麦克风插口，装了一个单管的放大电路，耦合用了补品的‘威马’电容，在壳上开了三个孔，一个是发射脚踏开关插口，还有耳麦口，而且有互锁，即插上电脑耳麦，台式话筒动圈脱开，插上脚踏开关，台式话筒ptt失去作用，这样二个手可以空出来了，可以轻松qso，今天下午和BG5CNA试验了一下，发现动圈高音多，耳麦低音多，音质较满意。

改装‘泰和’话筒

BG5CCN · 发表于 2005-5-16 13:48:08

<

>哈哈<

>好办法！<

>我的还没有动过。

bg5cdq · 发表于 2005-5-17 09:47:04

<

>　　ＣＡ老师你和ＣＮＡ的通话我听了，我的愚见是耳麦比动圈的音色好，我想如果远距离通信的话应该是你的那个动圈的<

>好，但你的那个动圈话筒送到机子里的电频好象还底了点，调制度还不够大，清稀度是很好的，

BG5CCN · 发表于 2005-5-17 10:27:07

<

>动圈话筒动态范围大，但是灵敏度相对低一点．<

>驻极体话筒灵敏度比较高，频响范围宽，但是讲话声音太大或者离话筒距离太近话音会暴掉．

BA5CA · 发表于 2005-5-17 17:37:06

<

>原来的‘泰和’话筒里面有二个三极管当放大，可见这个动圈话筒灵敏度并不是很高，健伍原装的手麦是直接动圈进机器的。
<

>我问了BG5CNA，他替BG5CAM改装的那个没有加放大电路，直接跳过，据BG5CAM反映，用在TS-450上也不错，我刚开始也是直接跳过，但发现发射时的强度指示要比手麦低，所以加了
<

>一级放大电路，看来原设计是合理的。
<

>下次要看BG5CBE,幽幽那二台，效果怎么样。

BG5CCN · 发表于 2005-5-17 22:03:37

CBE那个我们听到的声音好像是他把头钻到水缸里在说话。

bg5cdq · 发表于 2005-5-18 09:02:34

声音好像是他把头钻到水缸里在说话,那应该是调制度过了吧,不过CBE那台机子我没听过,也说不准,幽幽那台我也我没听过,

BG5CBF · 发表于 2005-5-21 23:07:46

以下是引用幽幽清绵在2005-5-17 22:03:37的发言：- i' F* Q$ H) m$ s9 X& `2 j
CBE那个我们听到的声音好像是他把头钻到水缸里在说话。

<

>那是O光翻进!
<

>哈哈哈哈~~~~~~~~~~~~~~~
