光棍节,做了台电子管功放

[复制链接]
发表于 2010-11-11 16:10:57 | 显示全部楼层 |阅读模式
本帖最后由 4470 于 2010-12-12 13:06 编辑
. `2 h7 u! l/ m8 o) Y$ T8 ?5 Z; u( p# k) k) ]8 ^& F, a# K- F! E

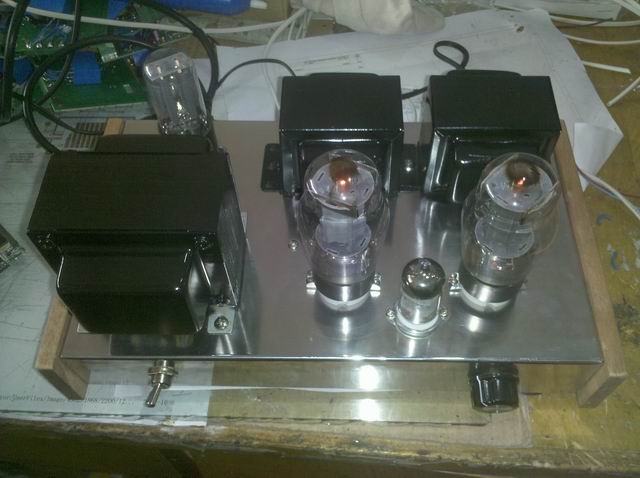

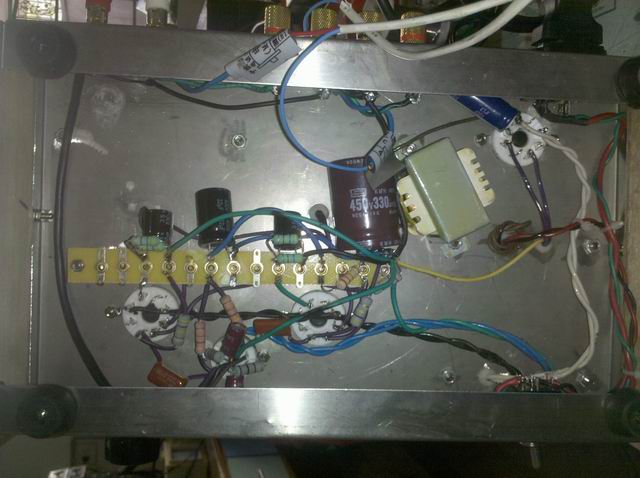

淘了几个6N1和6P3P,5Z2P这样的小管子和音频变压器,6.3V,250V电源变压器套件。做了台小功放,听起来感觉比以前做的TDA1514,LM3886之类的石机要好听不少。声音是上不了了,晒两张正反面图。阻容元件基本上都是直接在电子管插座上搭棚焊接了,又为了一点接地,看起来很乱。
; N+ @# l2 N! w4 }! K2 ]  U, N箱子是自己做的50W10寸三分频落地箱,这个小胆机推起来有点吃力。弄对6寸以下的书桌式箱子推起来应该比较轻松了。
( C8 T  E8 t. A5 z$ y, B 调整大小 2010-11-11_15-00-37_962.jpg & k& x1 W4 F2 ~+ ?
调整大小 2010-11-11_15-00-59_885.jpg 1 T" B! L! D( z, M6 F, }

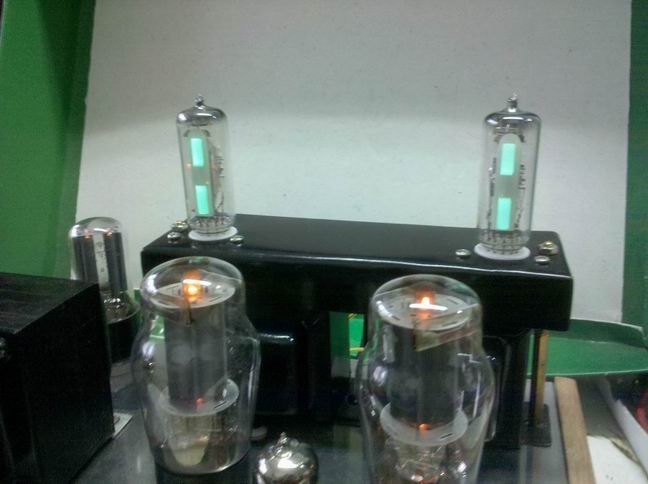

昨天闲着没事,给这个小胆机加了两个猫眼6E2管子。猫眼和着音乐跳动,很漂亮啊!
: l. m. e& f2 d 6e2.jpg
发表于 2010-11-11 17:53:13 | 显示全部楼层
很漂亮!!!
回复

使用道具 举报

发表于 2010-11-11 18:41:08 | 显示全部楼层
饱眼福
回复

使用道具 举报

发表于 2010-11-11 19:27:30 | 显示全部楼层
不错!不错!  搭棚焊很好,做对书架音箱推动一定不错,作为临时代替,找个电脑音箱推推也不错,音质别具一格。
回复

使用道具 举报

发表于 2010-11-12 08:26:55 | 显示全部楼层
很强大,顶楼主,玩电子管是我一直的瓶颈!
回复

使用道具 举报

发表于 2010-11-12 10:23:25 | 显示全部楼层
有6p3p推不错,我91年用的是 6p1(电子管收音机用的)推的,还只有一个声道 用来播放当时的磁带<冬季到台北来看雨> 已经觉得是当时的天籁了
, H3 {! e$ x7 q. M6 [$ W4 w; _8 d" F3 N; {5 O: T
套件多少米啊?  也想整一个
回复

使用道具 举报

 楼主| 发表于 2010-11-12 10:48:07 | 显示全部楼层
回复 6# BG5CDC . @& j5 n% `( h' g# N2 y4 K
套件300多,其它问题不大,自己找找都能找到,就是机箱冲孔什么的自己做比较麻烦,还有合适的电源变压器和音频变压器不好找,有套件就方便多了。
回复

使用道具 举报

 楼主| 发表于 2010-11-12 10:59:01 | 显示全部楼层
回复 4# BG5CCK : E8 {6 R6 L$ `7 j
昨天晚上去朋友那里玩了个把小时,也是50W的箱子,他是CD机,光纤到1W多的先锋功放,我这个用同一个CD机耳机输出直接接入。除了大音量,功率不够没法比。听轻音乐蔡琴之类的感觉有得一比,音色明显有电子管和晶体管的区别,感觉还比较耐听。0 C9 s1 |8 a& }. {
搭棚焊接,一点接地感觉还行。关闭CD机,把音量电位器开最大,喇叭里的交流声确实相当小。出套件的人对各个变压器和管子的位置摆放动了不少脑筋。
回复

使用道具 举报

 楼主| 发表于 2010-11-12 11:03:16 | 显示全部楼层
回复 4# BG5CCK
2 N/ v$ R' ^! z, q/ _$ S昨天晚上去朋友那里玩了个把小时,也是50W的箱子,他是CD机,光纤到1W多的先锋功放,我这个用同一个CD机耳机输出直接接入。除了大音量,功率不够没法比。听轻音乐蔡琴之类的感觉有得一比,音色明显有电子管和晶体管的区别,感觉还比较耐听。( U) S; Z2 e; r+ ~; _0 B8 v
搭棚焊接,一点接地感觉还行。关闭CD机,把音量电位器开最大,喇叭里的交流声确实相当小。出套件的人对各个变压器和管子的位置摆放动了不少脑筋。: F1 \6 x( e/ f
昨天刚焊完的时候用的是两个25W,4欧的全频段喇叭。这两个喇叭原来是直接放在柜子上用车上换下来的CD机驱动来听收音和MP3的。换上这个小胆机后,同样的MP3文件,出来的效果还有不小的区别,感觉好听了不少!
回复

使用道具 举报

发表于 2010-11-12 11:10:42 | 显示全部楼层
本帖最后由 BG5CCK 于 2010-11-12 11:18 编辑
; T$ I; I$ |* [3 k
回复  BG5CDC & \0 S( |# G2 H! [6 {2 V
套件300多,其它问题不大,自己找找都能找到,就是机箱冲孔什么的自己做比较麻烦,还有合适 ...2 U0 Z: \4 A6 n# u" ?
4470 发表于 2010-11-12 10:48
) Y$ Y# e- C8 h- b5 ~( ~

; g5 s7 j* Y/ f

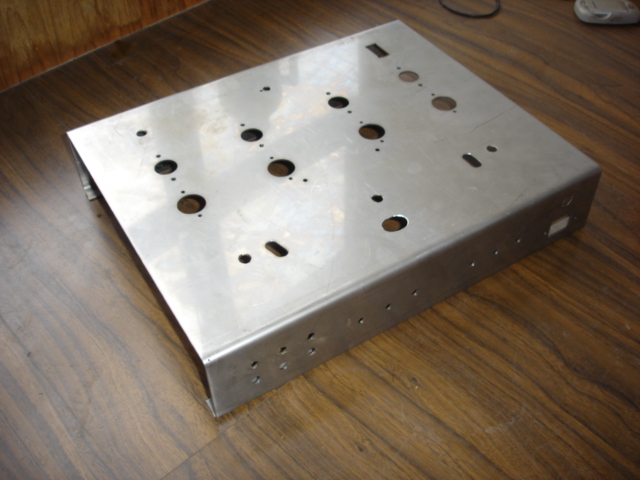

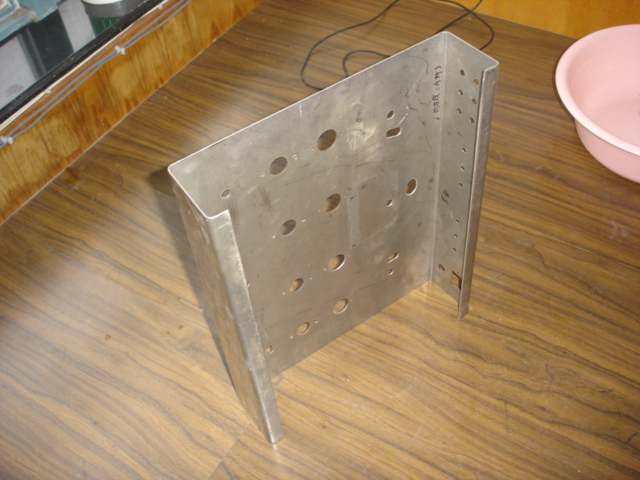

: M! I" Z9 L' W   我当时的机壳开孔  小的孔是直接冲定位孔后,用台钻打的;大的孔如电子管座孔,因为是外露的,外观比较讲究,就拿去线切割的,你们北仑条件好,线切割也便宜,精度高,可以一试。
