开展无线电测向机DIY和野外测向活动的计划

BG5CCK

<p><strong>哈哈W这同样是我的多年梦想，在读中学的时候我就对它感兴趣，无奈受当时条件限制，无法实现。如今有条件重拾旧梦，当然非常兴奋。</strong></p><p><strong>如果你对它感兴趣可以一起来参与其中，到时考虑集中爱好者一起组装调试机器。保证装调成功！</strong></p>

BG5CDI

<p>好活动，有兴趣！</p>

BG5CBE

<p>功德无量啊……</p>[em01]

BG5CCK

<p><strong><font style="BACKGROUND-COLOR: #cce8cf;">谢谢各位支持！目前的目标是先组装台样机出来，里面有许多参数需要摸索，待成熟后通知各位。</font></strong>

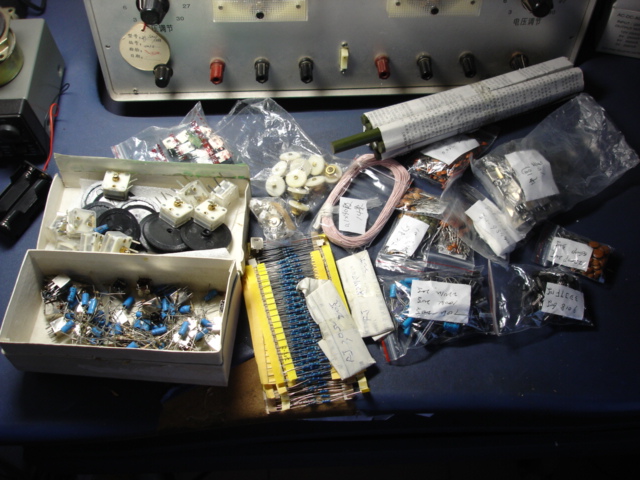

4 q  v- ^$ g# f        </p><p><strong><font style="BACKGROUND-COLOR: #cce8cf;"></font></strong>&nbsp; </p><p><strong><font style="BACKGROUND-COLOR: #cce8cf;">网上采购的一批元件：</font></strong></p>

开展无线电测向机DIY和野外测向活动的计划

<br/>

BG5CCK

<p><strong><font style="BACKGROUND-COLOR: #cce8cf;">由于采购的零件引脚排列和第一版的PCB有出入，赶紧对一版PCB作修改。</font></strong>

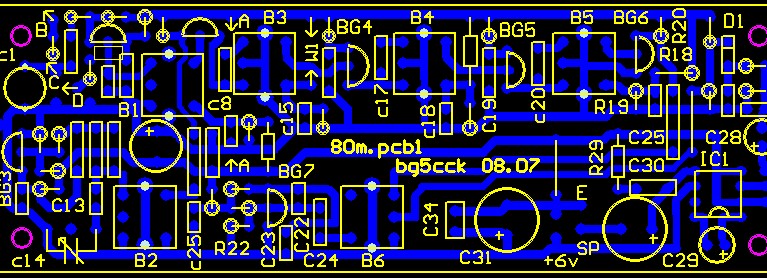

' u% ]/ m9 \; u2 I  h& G        </p><p><strong><font style="BACKGROUND-COLOR: #cce8cf;">第二版PCB图：</font></strong></p>

开展无线电测向机DIY和野外测向活动的计划

<br/>

BG5CAW

辛苦了！刘师傅！我的多年梦想就能实现了。[em17][em17][em17][em17][em17]

BG5CCK

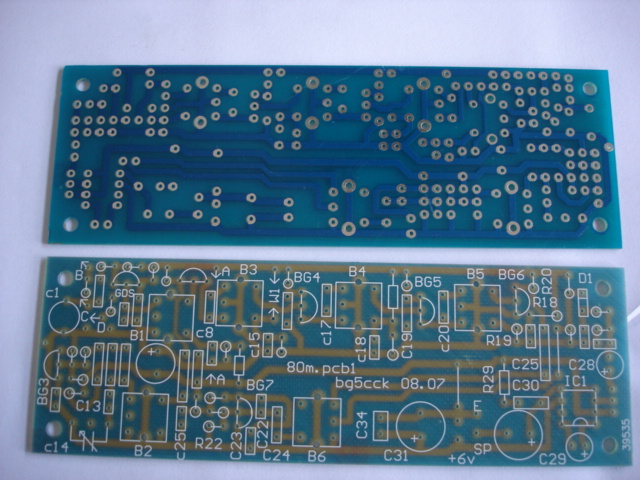

<p><strong><font style="BACKGROUND-COLOR: #cce8cf;">制造完成的PCB。PCB采用工业级的蓝色环保材料板，十分感谢小宋为我们提供的便利，在此代表大家谢谢小宋！</font></strong></p>

开展无线电测向机DIY和野外测向活动的计划

<br/>

BG5CAW

小宋做工真是好！

BG5CCK

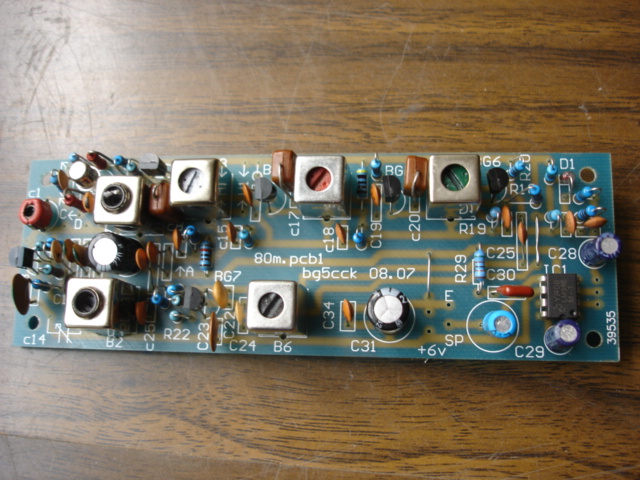

<p><strong><font style="BACKGROUND-COLOR: #cce8cf;">既然板子已到焊块看看：</font></strong></p><p>

开展无线电测向机DIY和野外测向活动的计划

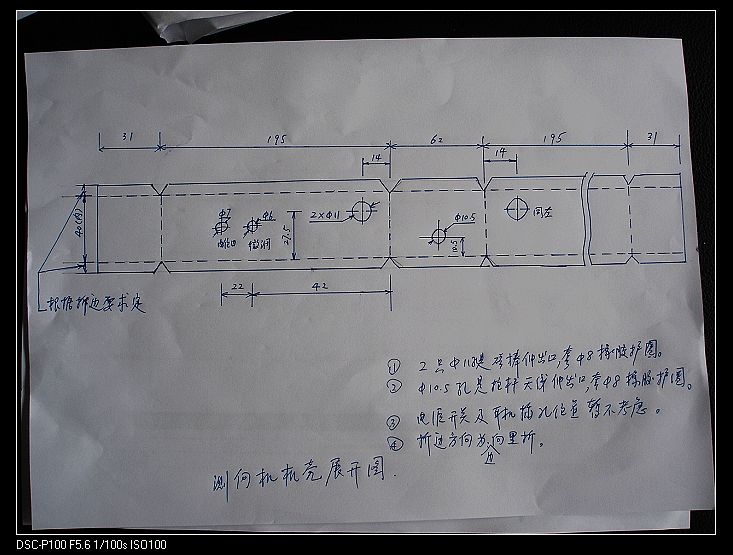

</p><p><strong>根据电路板、天线仓、电池盒、各种开关、插座等占据位置。确定外壳的大致尺寸。画个草图交CHP先做个外框。</strong><br/></p>

开展无线电测向机DIY和野外测向活动的计划

<br/>

BG5CCK

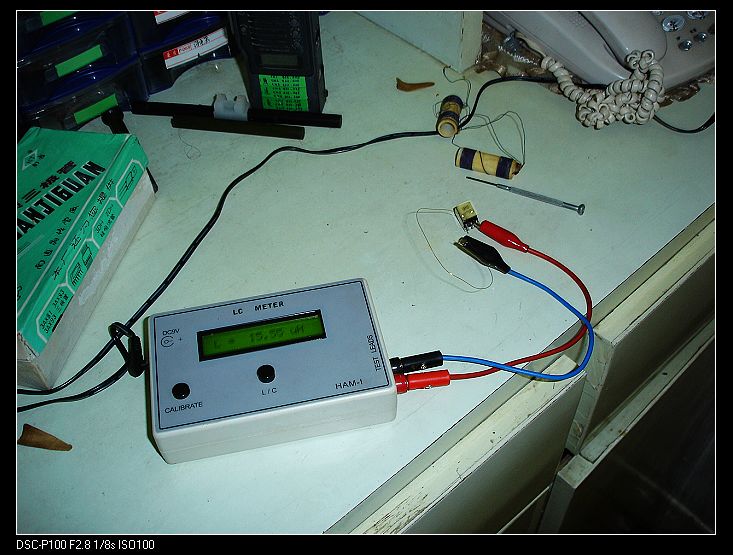

<p><strong>用0.1X30股螺旋丝包线绕制的磁性天线线圈，用薄塑料片卷制成线圈骨架，上面贴上双面胶带，增加线和骨架的附着力。测试的电感值符合设计要求。</strong></p> <br/>

[此贴子已经被作者于2008-8-21 12:08:21编辑过]
