楼主: BG5CDI

一起来玩APRS吧

[复制链接]
 楼主| 发表于 2011-10-11 23:09:47 | 显示全部楼层
本帖最后由 BG5CDI 于 2011-10-11 23:11 编辑 0 }& S9 G9 J8 R3 Q4 A6 V9 x
0 T6 T7 ]* x6 }8 ^7 O1 v- Q  z! ^
0 D+ S# y" y" R7 N" X/ h

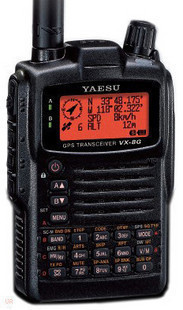

8GR.jpg , T$ H4 o" e+ w2 j- a1 s! @- s8 h
8 N) ?1 F+ [; R+ b1 g+ g
转自:PA日记% [9 H7 z" X+ k  X7 U$ N4 p
& t: Z( U- k/ `* L1 z
VX-8GR相對VX-8DR有什麼優勢?(以下內容為現場立即把玩後,現學現賣所得)
* r9 W# b9 j- m
% _9 E' h5 y6 d1 ]# E+ p4 D. z6 B8 m/ y/ t; k' y3 ^0 p
1.  前者內置GPS,後者需要另外購買和外置安裝。8GR因為取消了50MHz收發機能,而節省下的成本費用,用於內置GPS。
! L# \3 T. F6 t! m4 P& d8 h: d/ A) N) f0 g
  M8 W& ?/ e- S& `% R7 ?
2. 前者不能藍牙,後者可以。
$ u! U) a2 j4 Q6 D2 i% P
7 ?, F" s/ e4 ~* J% \5 {. j
% z2 q, E9 K* Q: z& u# e" V. q3.  前者有首創的交互式震動提醒或反饋功能,能夠按照用戶對8GR的不同操作、和信號捕獲、解調、短信著信、掃描等情況,給出不同的震動反饋,後者沒。
. [, G& R! n: P0 i: A) o
+ l, Z$ B! A3 f/ M3 D# n" R
2 E& V0 @% `. q+ L0 ?. C4.  前者GPS接收機,可以按需要,而啟動或關閉,節省能源,後者只能安裝後,長開而不能關閉。
: _8 D2 j8 f& F+ B! U* ~! t6 H* |# d
5.        前者的頻率旋鈕設計上,終於有了較好的改進,主觀感覺,8GR擁有了在HAM用級別手持機型上,首次的大阻尼頻率旋鈕設計,而且不再像後者般又扁又平,而是換成高調的、略為右傾角度的設計,正好符合人體工學設計,姆指和食指很幸福~~~$ x1 J1 h+ r5 T% R/ e# g
) }. c: r7 i  c% G( X/ }3 v& N9 q( @. ^
5 t1 u6 I) ~; f% y$ s
6.   前者,APRS信息著信,也隨著震動功能的追加而受惠,現在,如果信息到了,就可以像過往BP機的年代,按設定而震動,是不是突然很緬懷當年調震機的情景呢?後者,頂多就是閃閃白光燈和發出聲響啦,咔咔~~8 v5 _; Q2 N% B
$ n5 L  b2 d7 S" d/ Q- _
7.        COM口,這個東西,後者是沒有的啊!! 為什麼只有8GR上才有?而且,對於輸出的數據格式有多種設定,也可以輸出機內GPS的NMEA格式數據到電腦或第三方設備上用於導航或數據、軌跡採集,簡直把8GR當是普通的GPS般使用。當然,也可以連接到普通的APRS軟件上使用,在電子地圖上顯示對方的位置信息,很方便,另外,還發現了可以支持外部GPS的功能,不過本人覺得這個設計,很白癡,我真是想不到自己可以在什麼時候、什麼情況下,需要在本體已經擁有高性能GPS接收機的大前題下,還要外接一個其它的GPS接收機。這個COM口採用的是最普通的2.5mm耳機插座,輸入、出的電平與電腦串行接口之間不需要任何的電平轉換,直接自己把插頭3根線和串口插頭焊一下就可以了,說明書中最後一頁有明確的教學、原理圖,YAESU也學KENWOOD一樣了,鼓勵玩家自己DIY。
% D* x: V8 t' K+ X; }0 g& P% o+ h# n+ d  D8 K8 C

# A+ h- u  i& Z& A8.  前者的按鍵手感有了明顯的改變,不再像後者般沒有欠快感,按鍵設計得更為往外凸出,按下去的行程更長,而且按至觸底後,反彈的力度更大,讓你感覺到已經確認按下的哪份感覺。這種觸感的改變,對於PA而言,表示感到激動,因為提出的建議得到了實現。- ~& k( h$ p( t# q

) f- a1 p: @7 W) j" {. N2 W/ @0 a; F, g5 l5 w8 b% c
日本八重洲Yaesu最新款杰作VX-8R, 至少三个频段50/144/430MHz(TX: 50-54 / 144-148 / 222-225 / 440-450 MHz (USA))的5W手持对讲机, 还可能提供1.5W的220MHz频段. 也许是根据供应的国家不同, 频段范围可能会有所区别, 但144/430MHz是一定有的!!!5W的发射功率也是肯定的!!!9 a' b; V0 e5 y8 q% w8 r

, p% k4 [0 i! I4 p3 S+ l0 T4 i% E* ?如果选择它的选配件BU-1和BH-2,还可以支持蓝牙耳机功能.如果购买它的GPS选配件, 那它就不仅仅是一台对讲机了, 更是一台可移动的专业GPS...如果在它的B波段,还可以支持1200/9600bps速率的数据传输.就好像VX-7R一样, 这新款的VX-8R同样属于防水对讲机, 可以在1米深水不泡上个30分钟(IPX57), 雨天你就尽情地冒雨CQ吧...
6 m( ^' s; E0 v% X$ p% v
7 |% i) O/ O5 \6 ?目前所知的是它将配备一块7.4v/1100mAh锂电池,也许会像VX-7R那样,出来后就改成更大容量的电池了. 电池盒也会是将来少不了的配件之一.8 f& V) g7 y1 [, Z' G
别看"8"比"7"大, 事实上, VX-8R的体积比VX-7R还小. 只有2.36x3.74x0.92英寸.2 v/ B8 V/ h. F2 g: N
5 A: N3 r$ u/ V0 y2 y
双频显示啊!可以支持V+V或U+美国天气预报频率(我们作用不大,期待中国版本). 当然,你还是可以拿它来一边听我们的FM调频广播, 一边监听业余频率的...如果从电路上来看,VX-8R比VX-7R还更胜一筹! 因为它的FM/AM广播功能是一个独立的电路.
( `( k0 b% o3 \8 L& r1 I; `7 @* f2 q
CTCSS模拟哑音频和DCS数字哑音频这些不用说,都是内置的了!真的是一款顶级的多频段手台啊!
7 c* _0 R0 Y) j# Q8 V
回复

使用道具 举报

 楼主| 发表于 2011-10-11 23:13:03 | 显示全部楼层
本帖最后由 BG5CDI 于 2011-10-11 23:21 编辑 ! n1 @9 ]8 j: F& _; e
' H6 \( f& X: Q, N' x" c! C6 Y& W

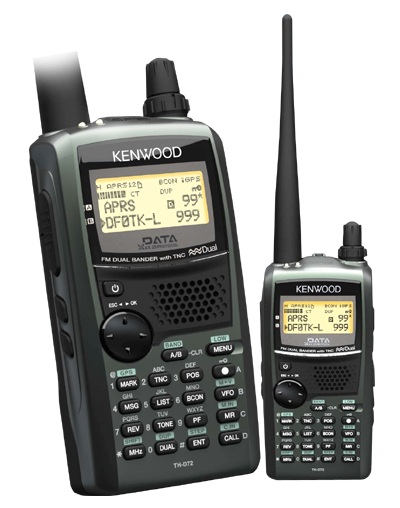

Kenwood_TH-D72.png 7 V' e" F; g: l4 O; ]3 J2 ~) q) t
这是BD7PA对D72的一些主要特点的介绍,转过来。版权属于BD7PA
3 ]5 d" x4 I# V6 o7 ?" p$ l4 @原帖地址: http://bd7pa.blog.163.com/blog/static/161594782011098214994/9 v- f8 @. l  D2 v

. k7 F" p7 W0 R8 k& gKENWOOD TH-D72 機王再現,君臨天下(2011年1月11日 更新/修正內容)% w3 r) d( `8 K" N0 y8 Z9 Z/ h/ B
/ h& H7 @' T, l2 b* p2 C
by BD7PA
0 O) @( G( [5 _. C; ^) B
: N4 _6 |) D. h5 j" K" D: }' y, C5 J
( Z& x; i  C2 O% C- c) O! {

7 @0 k2 ]/ W$ H* I: L  V
2 h- A+ f" u; Q: G9 }* _        論當今最強大的 [ 高階資深應用向HAM民專用機型 ] ,唯數 TH-D72 !!' n3 \) c* f$ v6 d$ W" q( {

" s5 U: m* \" j6 Z7 r6 X; j內置完全體 TNC 完整軟件+硬件構成數據傳送系統
( y" B$ e" B9 y+ Y0 }+ G( L* @完全獨立 APRS 處理器軟件+硬件界面/ c% b" h4 e: i7 n
Silicon Labs CP210x USB to UART Bridge 的 USB Mini 通信接口  F" C  e+ ~( g) [( o7 N
內置 SiRF III 型最成熟穩定性最強衛星接收機及天線系統
" A- y& T2 [' f3 A. c! B+ U; q原機直送 1800毫安時 高容量厚電
7 b9 w3 _. C( \" B! t& u0 W全機支持完全雙工語音、數據通信
. \% O# N. h5 X: k+ ?2 h全雙工模式下,允許混合調用 VFO A/B 數據收發通道指名、定義: x* ~2 a6 h2 E# Q0 I; j% K) g3 V
機則多達5個功能接口,直接支持接駁個人天氣氣象站數據接入並發布功能(世界主流兩種制式的系統都完美支持)、外置GPS數據直接接入. ^* ]: T1 z: ~
連接電腦即成為硬件級雙向 APRS iGate 完全體
1 x' `( i- Q9 t" J9 I8 Q( Y# |VHF 和 UHF 獨立可設置 Beat Shift (多達8個Type)的 AIP 處理器
, P9 |1 c+ {" t0 S" e  s5 O# f) [全功能原廠免費軟件完全支援並處理所有人機界面設置及參數、頻率等所有數據接管機制,想要設定和制御機能一應俱全0 g) }% I  B, z/ h
TH-D72 隸屬 TS-2000X 頂級基地台機王 的無線情報制御終端子機,兩者基於TNC實現完美無線情報制御同步及交換,作為終端子機,幾乎全權制御操作、情報完全同步顯示,面板直接以無線方式“剝離”至終端子機,“合體技”這種形態的強橫姿態,在整個HAM界,屬上等震驚之作,雖然,已經是幾年前的事,至今,沒有一個品牌可與當今兩大機王相提並論,更別說超越。/ M9 r3 H5 D  H* `/ L/ f
- t# r6 `1 N4 Q- T* j& J$ |* u+ Y
, M. K# ?. q) w0 E% E
  除開發中的 TH-D73 和 ICOM 即将发布的 ID-93,當今已經沒有一款手持機型可與之相比,TH-D72 完美姿態,一面世,已經直接問鼎機王寶座,坐在了最頂端,君临天下~!
回复

使用道具 举报

 楼主| 发表于 2011-10-11 23:32:35 | 显示全部楼层
本帖最后由 BG5CDI 于 2011-10-11 23:42 编辑 - J2 A( o1 u1 a9 t
# E. X0 \0 B1 H, h8 s* m* i; s
对比这两款手台,8GR相对轻便,接收频率宽,基本能满足一般的APRS应用也适可平常的通联,只是GPS定位速度有点慢。而D72内置了标准的TNC,可以说是完全为APRS而开发,APRS的应用自然比8GR要强得多,可以通过MINI-USB口直接联接电脑,非常适合野外应急使用,但说实话就通联来说真的很一般,如果对APRS不是很烧,建议还是不入为好,不然你会觉得不值,她只为APRS而生。
/ W" T3 g: @0 Z' `D710就不多说了,如果你会选择D72,自然会考虑D710,可以说D72是缩小版的D710,两者功能几乎一样。建伍的机器比较耐玩,但相对玩起来也不太容易上手。
回复

使用道具 举报

 楼主| 发表于 2011-10-11 23:41:29 | 显示全部楼层
D710就不多说了,如果你会选择D72,自然会考虑D710,可以说D72是缩小版的D710,两者功能几乎一样。建伍的机器比较耐玩,但相对玩起来也不太容易上手。
5 A0 j& B7 ^6 g3 ^' N: A
: m5 H3 A6 @0 j* m, Y- o' d6 i9 O8 t补充内容 (2011-10-12 00:18):
7 M& S3 y0 I3 B9 V9 S  f晕死,30分钟后不能编辑啊,麻烦删了吧
回复

使用道具 举报

 楼主| 发表于 2011-10-12 00:33:22 | 显示全部楼层
成品电台因为内置了TNC,解码后可直接显示目标的经纬度,虽然不能显示地图,但一般应用有相对位置也过得去了,目前解决地图显示可以通过连接电脑或GARMIN系列导航仪来解决,只是一堆连接线移动中应用并不是很方便,而且花费也比较大,个人感觉并不是十分必要,反正有轨迹记录的,可以随时上网查。+ x4 n1 j$ R' b* y' B6 x3 R

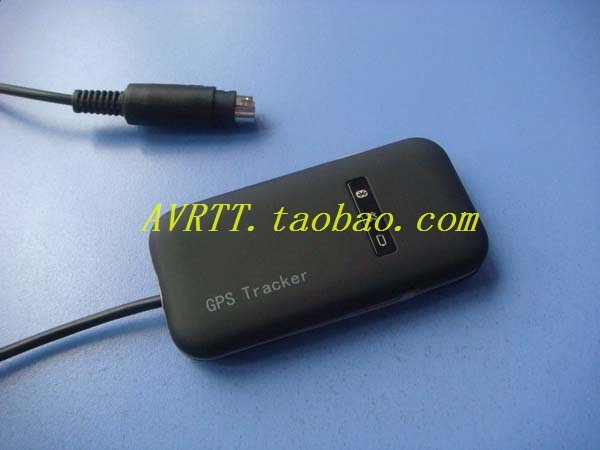

如只为发送位置信息,对显示没要求的,入门方案价格相对比较低廉,300-400元左右就可以实现。一种方案是BG6QBV开发的AVRTx系列,集成了GPS、内置锂电,可以方便连接手台、车台,配置好参数后即可实现APRS功能,理论上任何电台均可使用,只是部分电台对解码可能会有所影响。2 Z6 D( E: X  k" b5 ^$ {4 ^' I
( k9 V* ^  s5 a0 f详细情况可以去6QBV的网站和淘宝店看看:3 L* p8 ?' B9 f# O8 B) `- A
www.y027.com
* u; L* e+ F3 I1 C$ Whttp://shop34373407.taobao.com/
回复

使用道具 举报

 楼主| 发表于 2011-10-12 00:46:30 | 显示全部楼层
本帖最后由 BG5CDI 于 2011-10-12 01:11 编辑
: g/ a, F% d: U& B3 n! Q  Y
( V& t, }4 u6 D; p' I* s& g另一种方案是BD6CR/4的OT系列,产品是美国ARGENT公司开发,相对成熟一些,只是需另配串口GPS,需另外供电,不太适合手台使用,较适合安装在车上使用,有动手能力的话可以利用TNC上的几路遥测接口与车上的OBD连接,可实时监控发动机工作情况。+ @, y9 W9 V# }  p  g, P/ d& c
详细介绍还是去看看6CR的淘宝店吧http://store.taobao.com/?shop_id=60374747' x# w4 k, z( S2 q; J# b
串口GPS推荐使用环天的BR—355,淘宝上有很多卖家,记得买串口的就是了,加起来总价应不会超过400元,只是接头得自己改一下3 |9 f8 s! Y8 e- b
BR-355   PIN1:(黑)GND    ------        OT    PIN5:  GND% s3 `$ X; u' V! q6 [
              PIN2:(红)VCC     ------                PIN4: Vext
3 {: J4 _! G( r! w4 [              PIN4:  (白)RX       ------                 PIN3: TX
6 ?$ c1 @+ ~0 b              PIN5:(绿)TX       ------                 PIN2: RX
回复

使用道具 举报

发表于 2011-10-12 09:43:26 | 显示全部楼层
你弄个PPT,下次办个讲座,请你现场指导
回复

使用道具 举报

 楼主| 发表于 2011-10-12 10:07:44 | 显示全部楼层
BA5CA 发表于 2011-10-12 09:43 ( q3 u" b1 _+ B/ e6 c8 K4 E
你弄个PPT,下次办个讲座,请你现场指导

" t, K: @8 ~( v$ o0 @2 O这个好办
回复

使用道具 举报

 楼主| 发表于 2011-10-12 10:22:11 | 显示全部楼层
当然最省钱的玩法还是用智能手机,WM、IPHONE、安卓、塞班的都有适用的软件,只是少了一份乐趣,不过由于目前APRS远未普及,出门时用手机记录一下行程倒是不错的选择。; O1 S, g4 F* g, b5 A

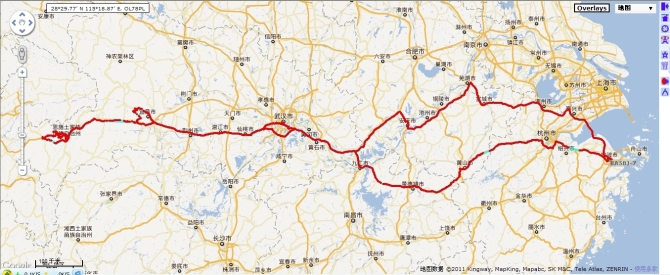

这是我国庆跑马的轨迹6 z- a: Y) l/ i4 C, P
回复

使用道具 举报

发表于 2011-10-16 10:11:16 | 显示全部楼层
呵呵,偶OUT 了,近来只是把garmin 佳明 系列的机子摸了个大概,玩玩mapSource 记录记录轨迹
