开展无线电测向机DIY和野外测向活动的计划

BG5CAW · 发表于 2008-8-24 10:33:45

太棒了！！！！！做工真是一流啊！！！！！！

BG5CCK · 发表于 2008-8-25 17:31:57

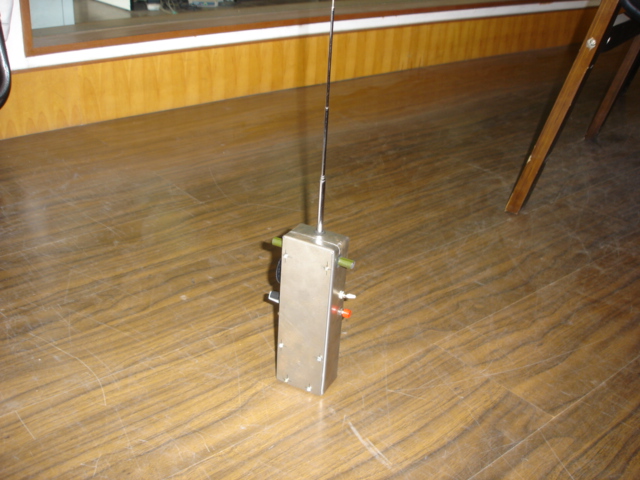

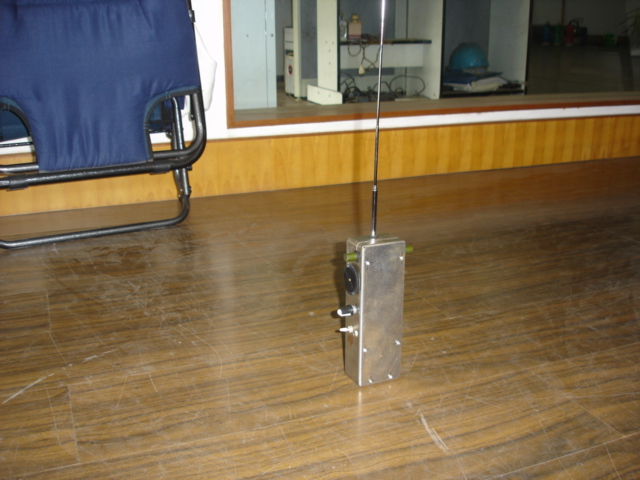

开展无线电测向机DIY和野外测向活动的计划

开展无线电测向机DIY和野外测向活动的计划

BG5CCK · 发表于 2008-8-25 22:14:04

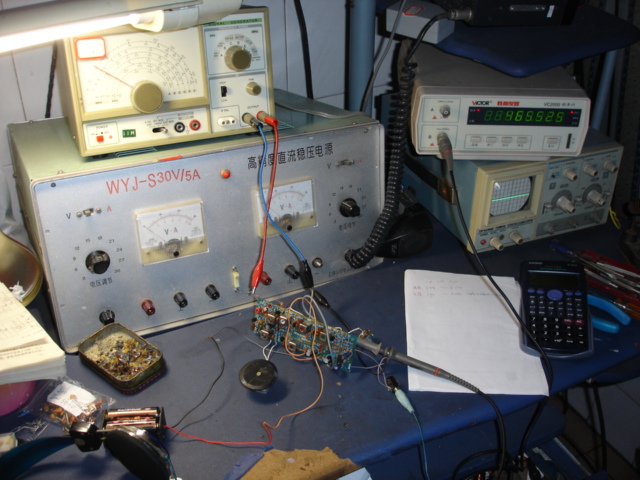

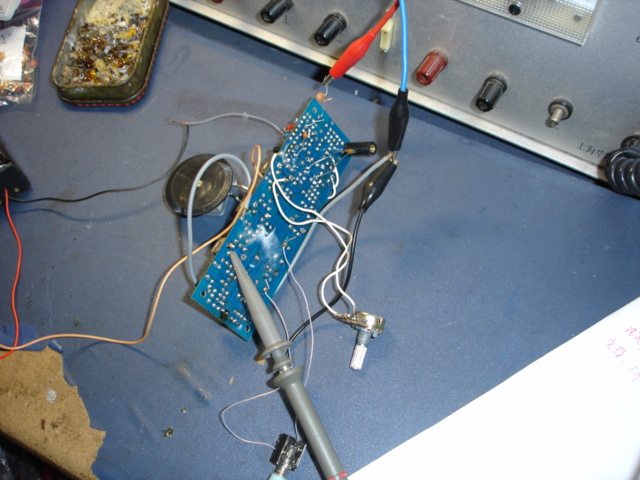

进行单板调试:

开展无线电测向机DIY和野外测向活动的计划

BG5CCK · 发表于 2008-8-25 22:15:01

开展无线电测向机DIY和野外测向活动的计划

bg5cdq · 发表于 2008-8-26 07:11:37

BG5CCK is great!             [em17]

BG5小徐 · 发表于 2008-8-27 08:20:06

默默的期待中.....强顶

BG5CBE · 发表于 2008-8-27 22:43:23

棒……

BG5CCK · 发表于 2008-8-28 07:18:50

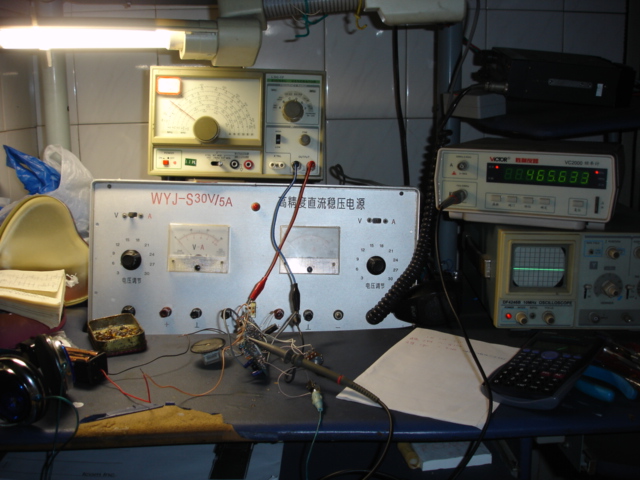

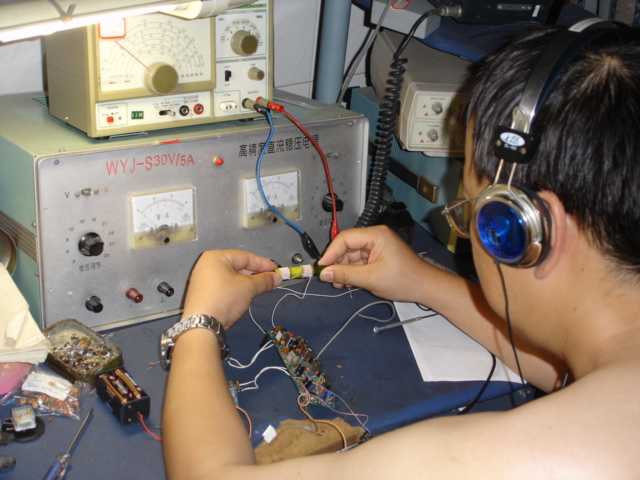

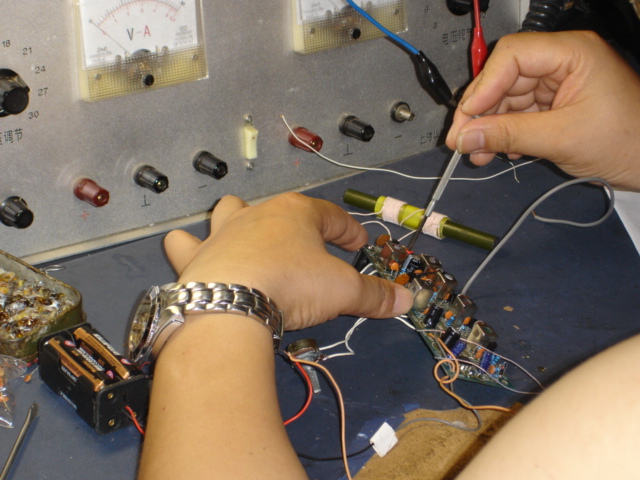

<div class="msgheader">QUOTE:</div><div class="msgborder"> </div>通道调试

开展无线电测向机DIY和野外测向活动的计划

开展无线电测向机DIY和野外测向活动的计划

开展无线电测向机DIY和野外测向活动的计划

BG5CCK · 发表于 2008-8-28 07:30:06

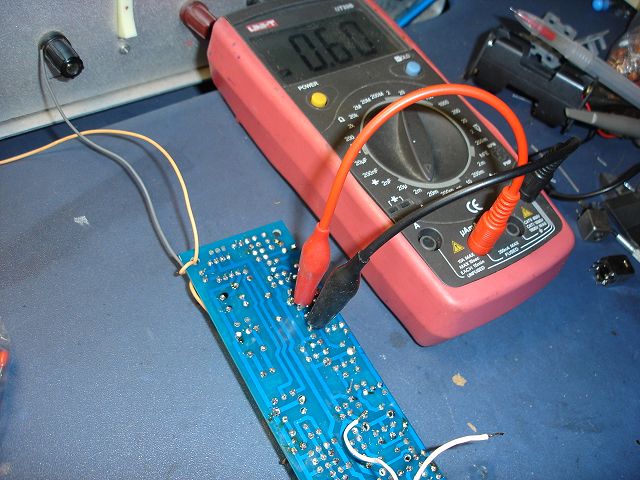

<div class="msgheader">QUOTE:</div><div class="msgborder"></div>关于个三极管静态电流的测量：尽管根据图面各三极管采用的偏置电阻的数值大体符合电路的偏置电流要求，但最好还是再亲自实测下各级偏置电流。方法：各级三极管的C极、场效应管的D极先不和焊盘焊接，也不要把它剪去，通电时直接把万用表串在C极和它的焊盘之间，移动C极使它不和焊盘边沿接触，就可以读出偏置电流的数值。 偏置电流的测定：（测量结果基本在推荐值的上限  在电池电压下降后会自动减少  符合实际变化趋势）

[此贴子已经被作者于2008-8-28 9:58:10编辑过]

BG5CCK · 发表于 2008-8-28 07:55:16

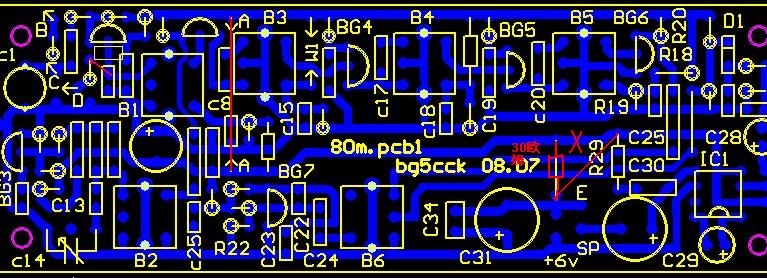

套件已经发放到个人手中，PCB上有几处修改：
1、R5的一端要和BG1的D极连通。
2、PCB上A-A两端要连接。
3、电源负极跳线不接，改接一个30欧姆电阻同时将原负极去功放LM386的铜箔走线切     断，从电源负极引线直接到功放部分。（此做法的目的是加入电源退偶）
4、PCB上C25有重标请注意。
5、本振电路100P电容原设计有2个电容，现用一个就可以。另一个空着备用。

开展无线电测向机DIY和野外测向活动的计划
