开展无线电测向机DIY和野外测向活动的计划

BG5CCK

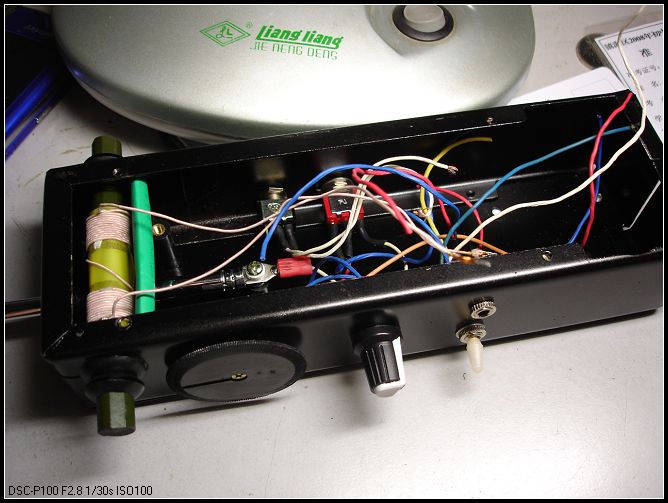

<p><strong>各开关和调节按钮接线完毕：</strong></p>

开展无线电测向机DIY和野外测向活动的计划

<br/>

开展无线电测向机DIY和野外测向活动的计划

<br/>

BG5CCK

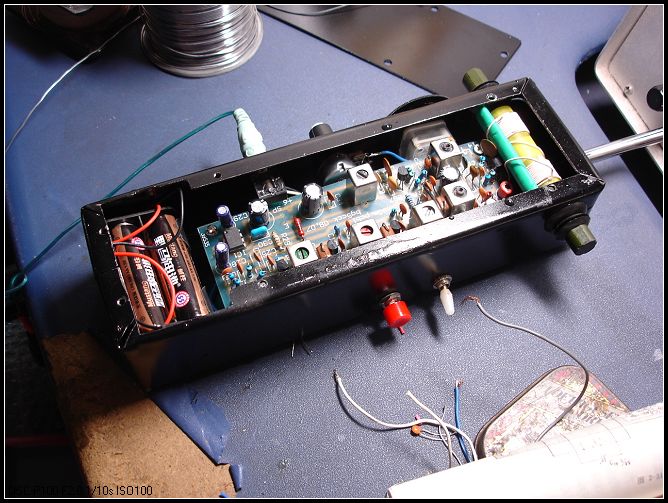

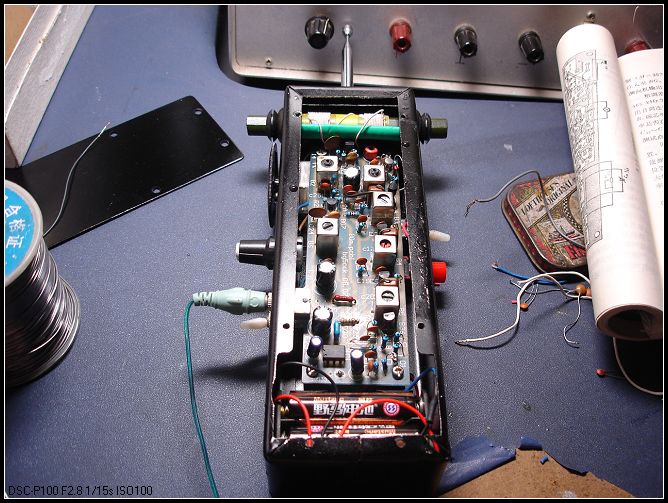

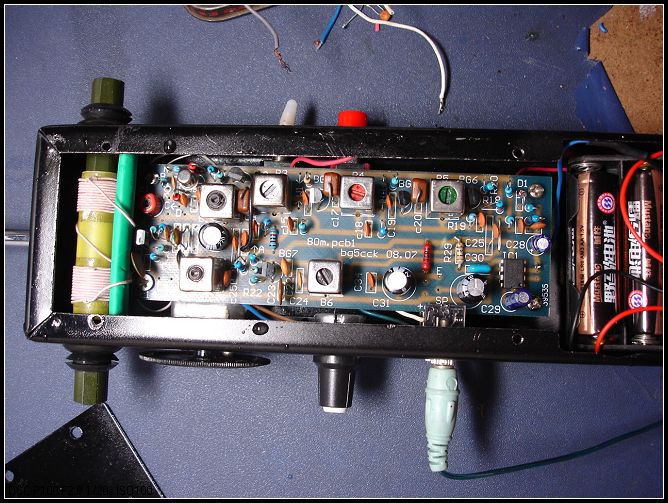

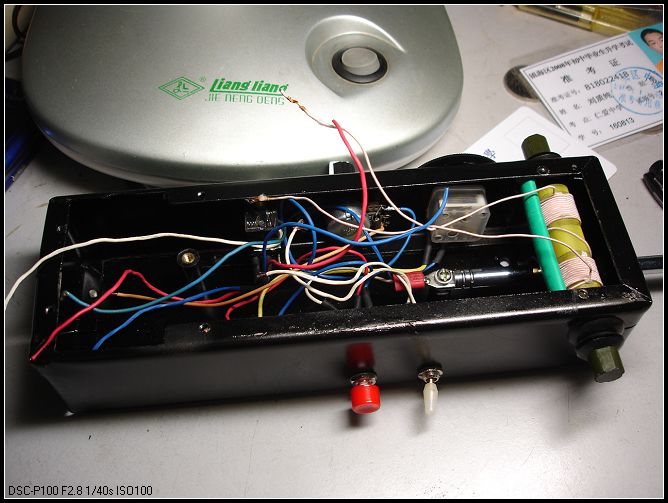

<p><font style="BACKGROUND-COLOR: #cce8cf;"><strong>组装完成后的内腔：</strong></font></p>

开展无线电测向机DIY和野外测向活动的计划

<br/>

开展无线电测向机DIY和野外测向活动的计划

<br/>

开展无线电测向机DIY和野外测向活动的计划

<br/>

BG5CCK

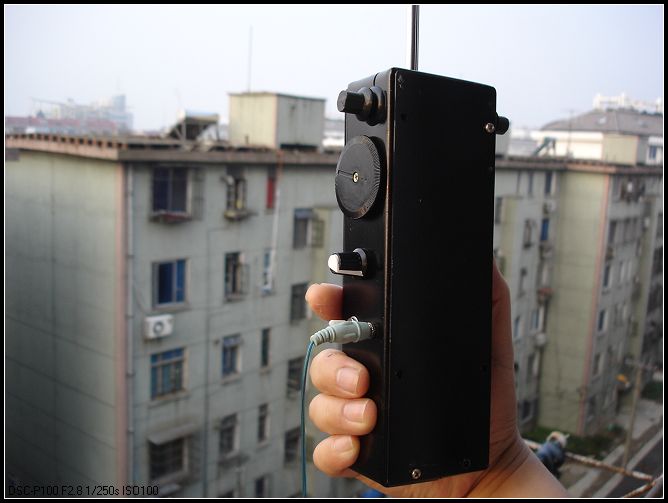

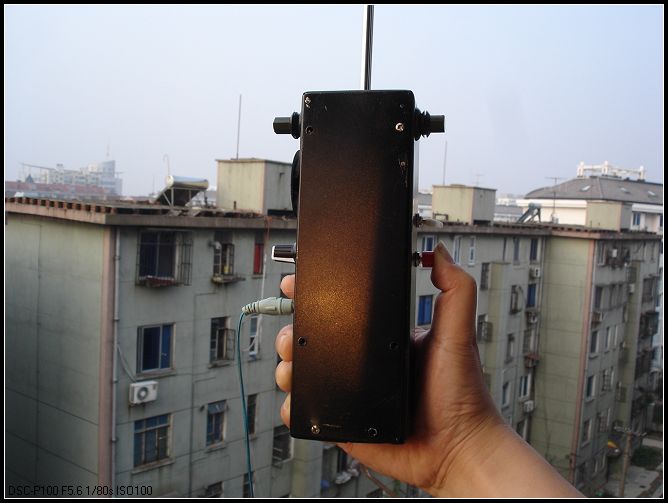

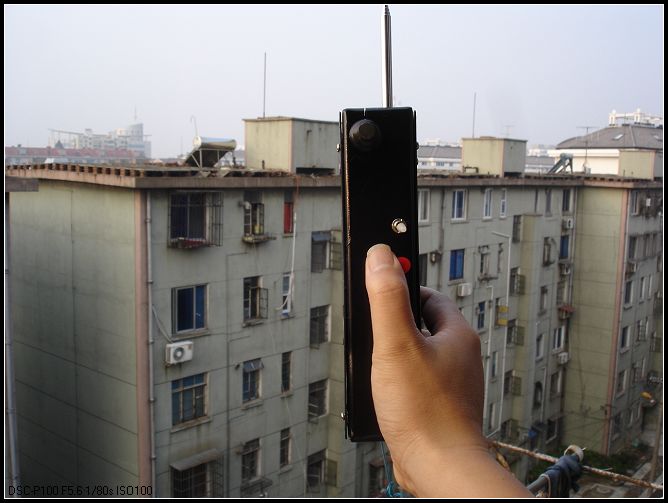

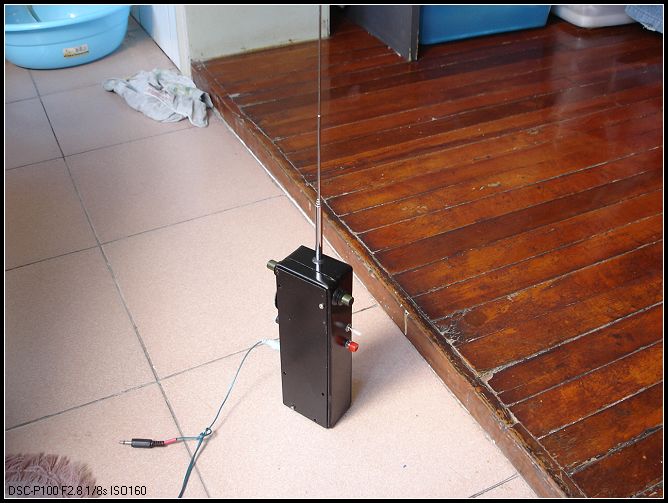

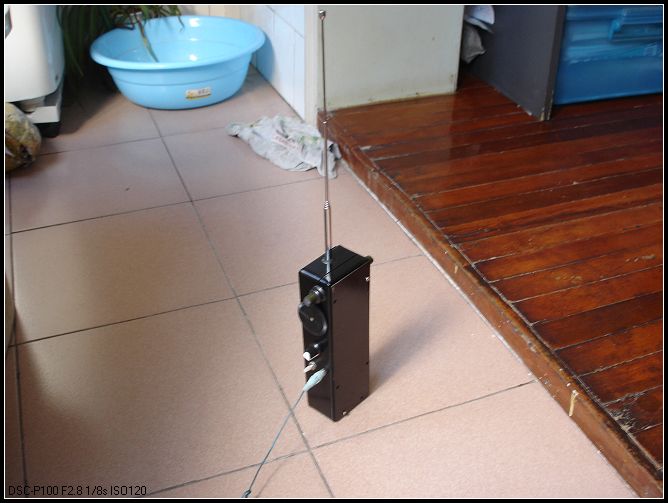

<p><strong><font style="BACKGROUND-COLOR: #cce8cf;">外观结构图：</font></strong></p>

开展无线电测向机DIY和野外测向活动的计划

<br/>

开展无线电测向机DIY和野外测向活动的计划

<br/>

开展无线电测向机DIY和野外测向活动的计划

<br/>

BG5CCK

<p>&nbsp;</p>

开展无线电测向机DIY和野外测向活动的计划

<br/>

开展无线电测向机DIY和野外测向活动的计划

<br/>

bg5cdq

<p></p><p></p><p>&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; [em17]</p>

BG5CAW

<p>已经成功了？！！！</p>

BG5CCK

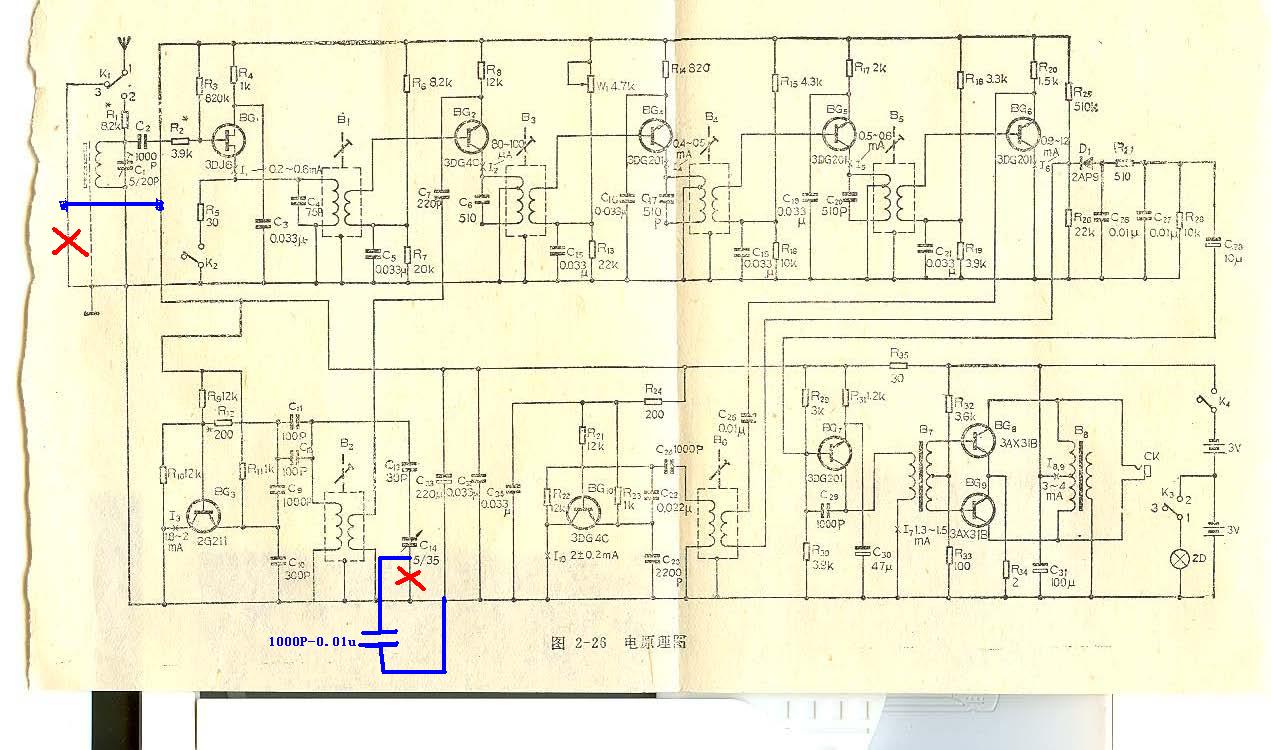

<p><strong><font style="BACKGROUND-COLOR: #cce8cf;">回W:样机已经制作成功！</font></strong></p><p><strong><font style="BACKGROUND-COLOR: #cce8cf;"></font></strong>&nbsp;</p><p><strong><font style="BACKGROUND-COLOR: #cce8cf;">各位请注意，另有几个接地点需要处理一下：</font></strong></p><p><strong><font style="BACKGROUND-COLOR: #cce8cf;">由于原图设计的低放采用分列元件，现改为LM386后耳机外壳与机壳相连并接电源负极。而原图天线和可调电容的转轴接电源正极，这样就会对电源形成短路。因此对接线要做部分修改：将原来天线接地端由正极该为接负极；双连的转轴改接电源负极或串接一个1000P—0。01u的电容后接电源正极。</font></strong></p>

开展无线电测向机DIY和野外测向活动的计划

<br/>

BG5CAW

抄收！CEH的那个已经做好，我可以照着上手了。哈哈

BG5CCK

<p><strong><font style="BACKGROUND-COLOR: #cce8cf;">磁棒天线的做法：找块薄塑料片长45MM，卷在磁棒上在火焰上稍烘烤，使其基本和磁棒贴服，然后在把塑料片卷在磁棒上，上面卷贴一层双面胶，使线圈绕在上面不至于松散。在线圈的起点和终点压入一根双股棉线，把头尾线穿入其中，将棉线拉紧使头尾不至于松散。</font></strong></p> <br/> <br/>
6 t. J0 {% M5 f  @$ k7 U/ Z

[此贴子已经被作者于2008-9-7 8:35:47编辑过]

BG5CAW

我已经在开工了。
