想做个12V电源,大家看看这个图怎么样?

BG5CEH · 发表于 2007-2-9 17:45:11

BG5CEH · 发表于 2007-2-9 17:53:22

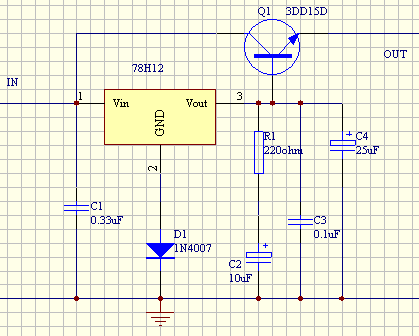

想做个12V电源,大家看看这个图怎么样?

78H12和3DD15D都是金属封装,见上图.

BG5CAW · 发表于 2007-2-10 22:17:51

自己画得？

BG5CEH · 发表于 2007-2-11 14:33:30

是的，用Protle99se[em01]

bg5cdq · 发表于 2007-2-12 14:33:40

1只 3dd15电流只能做到5个A不到,另把1N4007换成可变电阻,那就是个可调电源了,再把7812换成7805,那可调范位就大多了,我做过的,7805输入耐压可达近40V.

BG5CEH · 发表于 2007-2-12 15:35:18

3dd15我有３个在，ＣＤＱ能否给张图啊？

bg5cdq · 发表于 2007-2-12 18:46:48

行

BG5CDJ · 发表于 2007-2-13 12:30:42

3DD15D建议改用3055,并注意配对

BG5CEH · 发表于 2007-2-13 12:41:45

抄收!要买过好年去买!

BA5CA · 发表于 2007-2-13 16:27:12

不用去买了改天我给你十个（7个3dd102b，三个2n3055）
