此次的新板子

子宋 · 发表于 2009-1-10 18:03:32

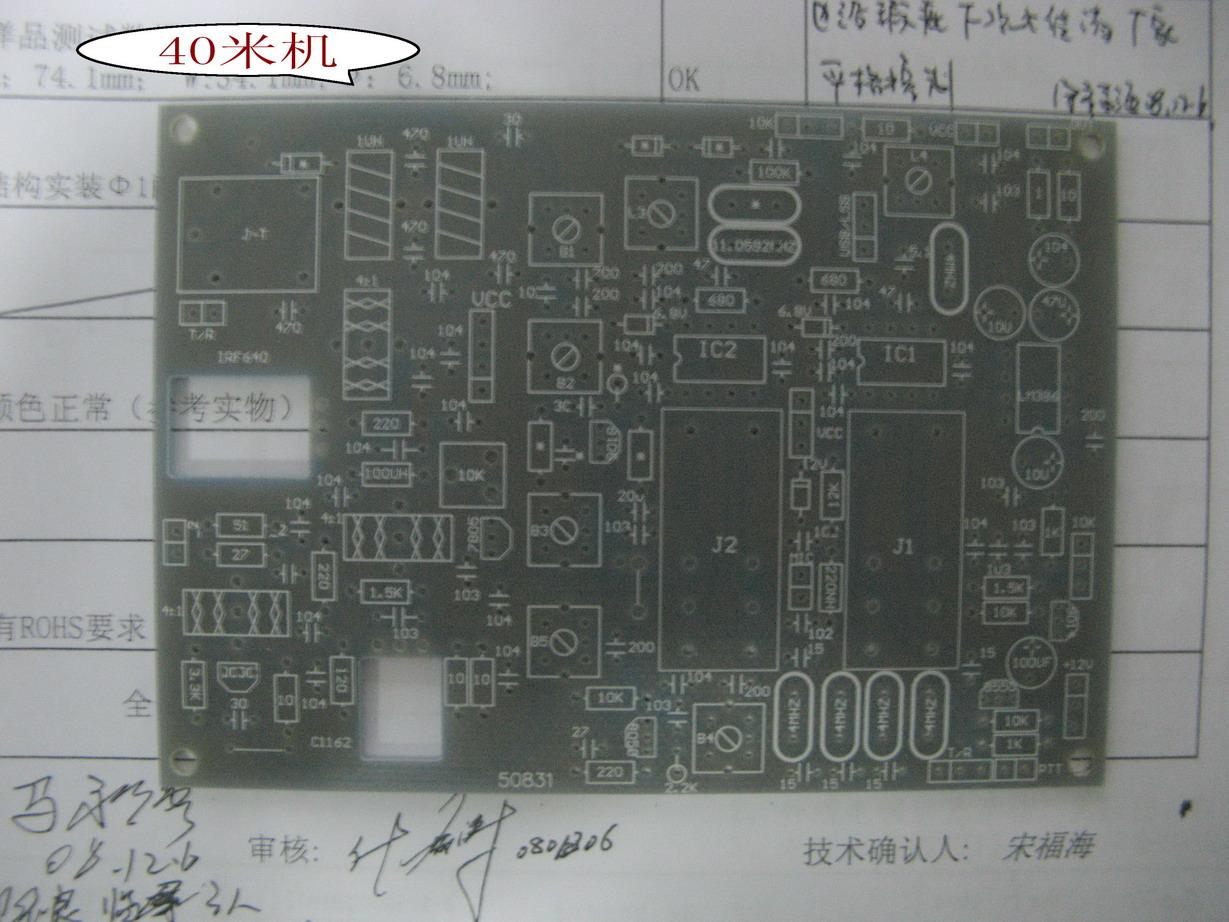

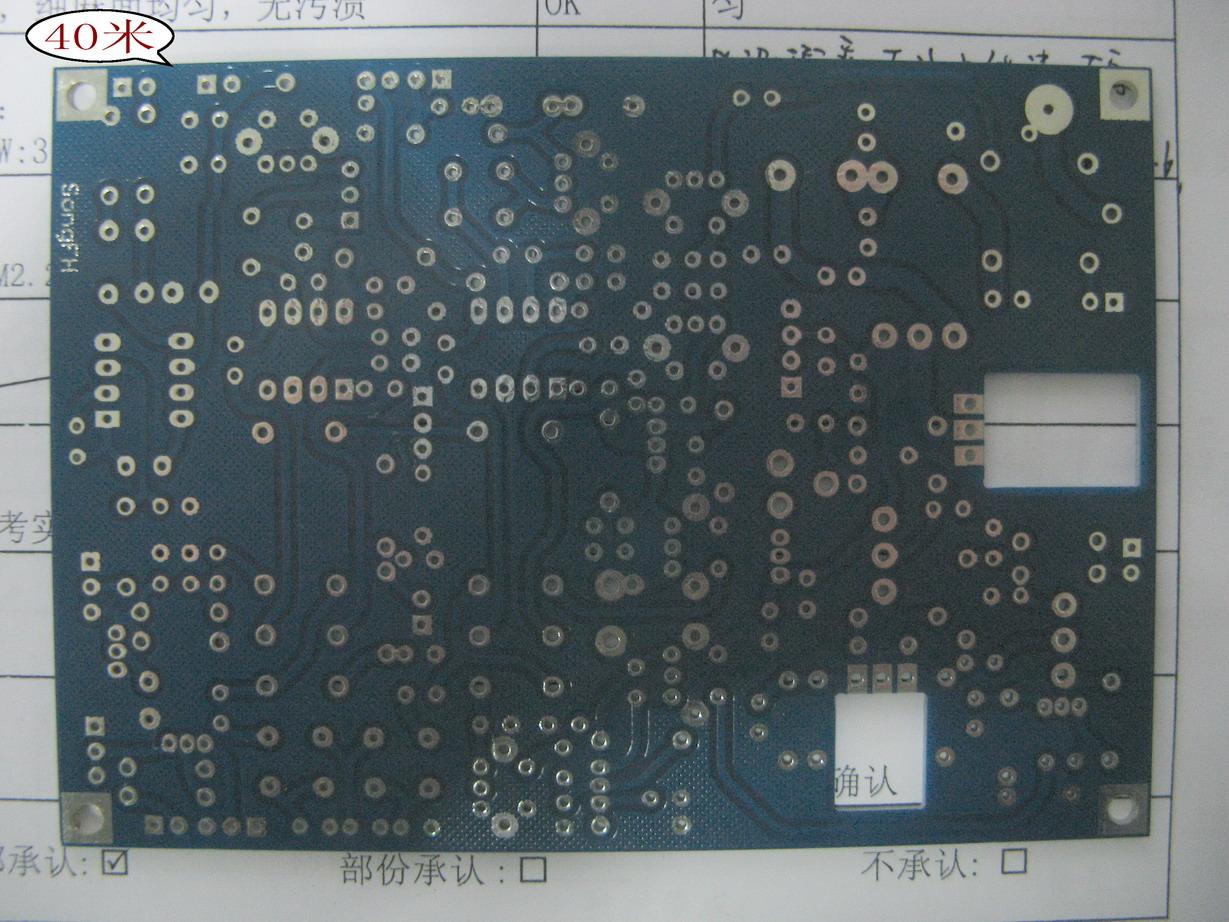

附件是今年最后的新板子，一块是简易单频点40米收发信机！

此次的新板子

<br/>

此次的新板子

<br/>

子宋 · 发表于 2009-1-10 18:14:37

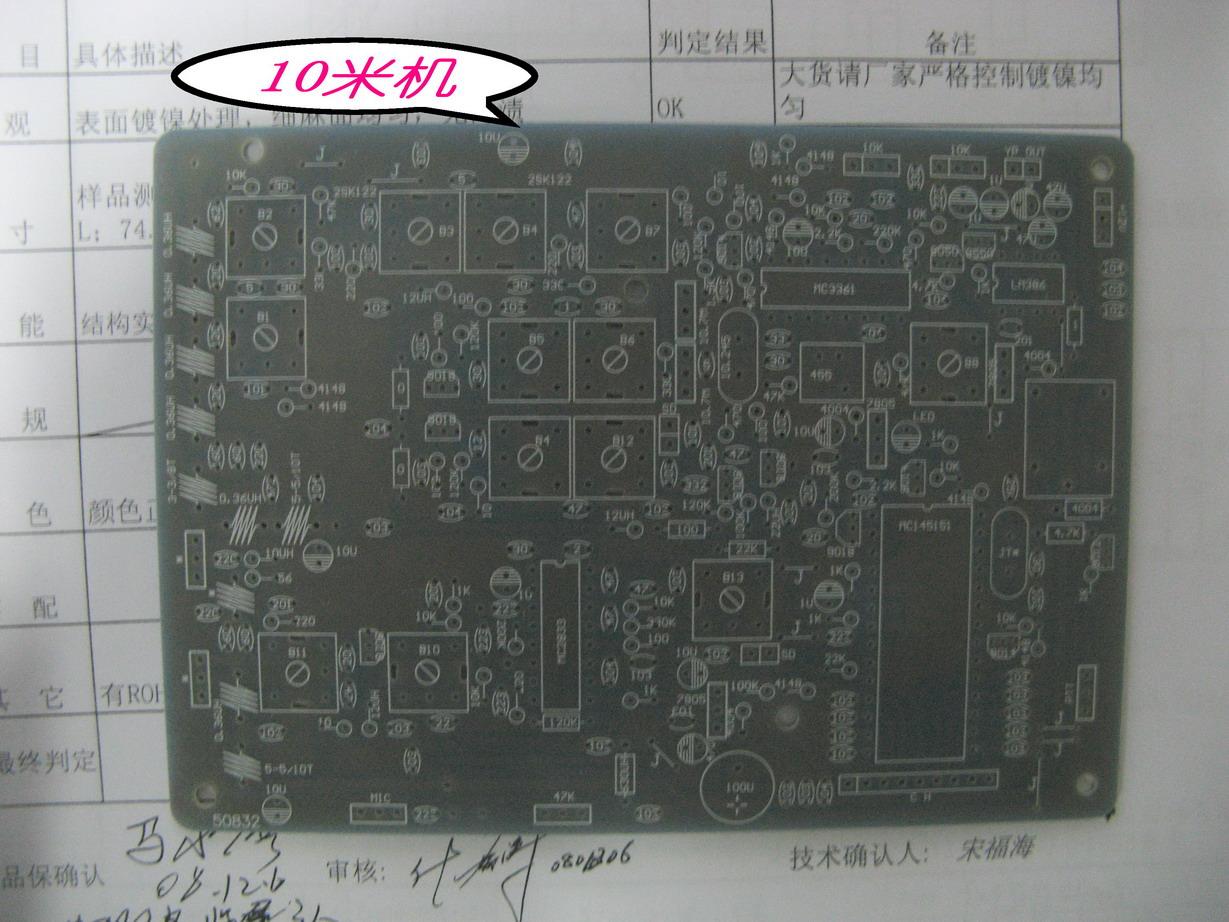

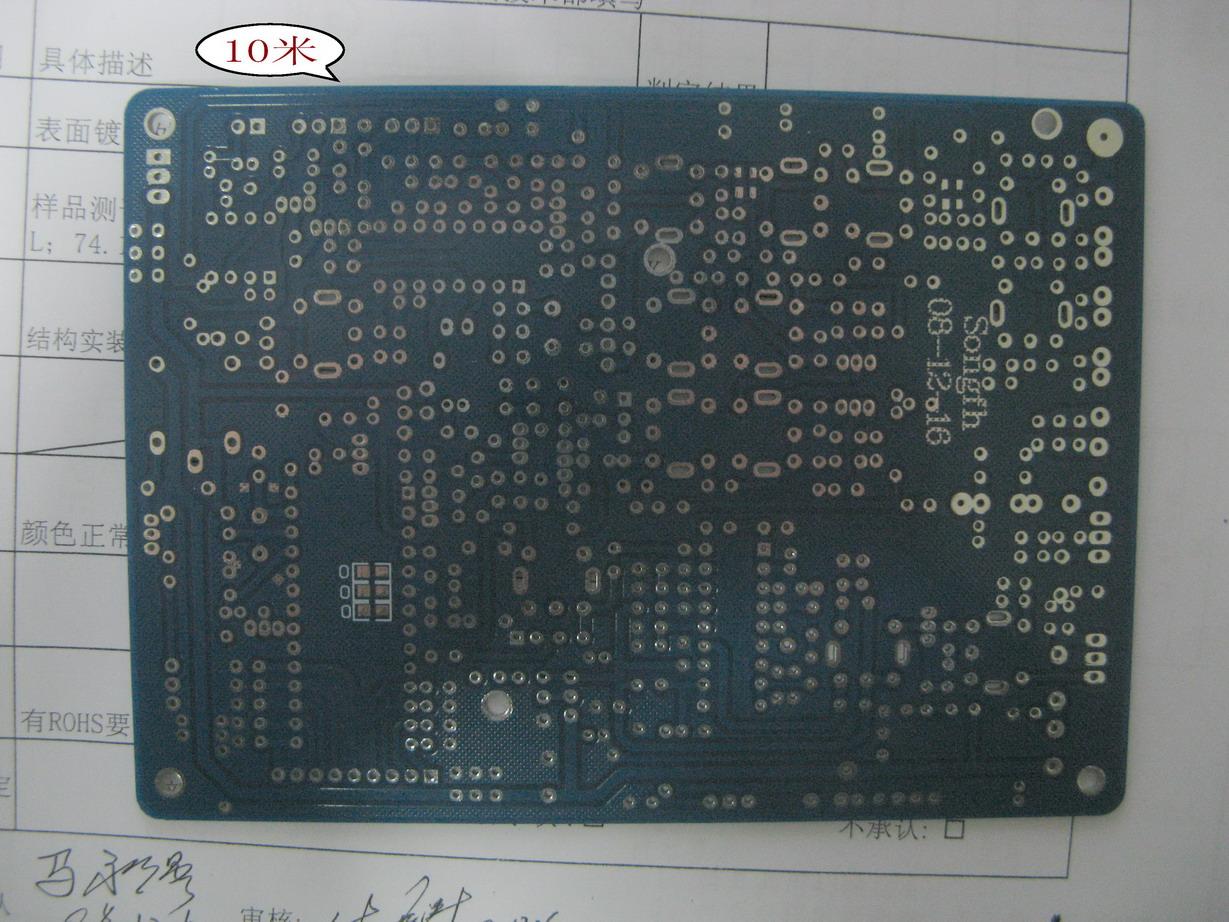

这块是以前老早就说过的10米机，但开始  部分元件是使用的贴片，所以到现在也没完成，贴片的元件不好找，所以总结上次教训，这次全部使用插件DIP系列，我已经装好一块板即将调试，可是年底好忙，真的没时间玩，晚上又冷！！！如果这次两块板都不成功我就伤心.....不过怎么说，每次画板到完成全部都是一个人完成，所以这次我贴出来请大家和高手指点迷津，下次更进步啦！！！

此次的新板子

<br/>

此次的新板子

<br/>

BA5CA · 发表于 2009-1-10 20:51:36

想看一下电路图

BG5CCK · 发表于 2009-1-12 09:35:24

<p><strong><font style="BACKGROUND-COLOR: #f3f3f3;">搞到一块小宋的10米调频PLL板子，是学习PLL和FM技术的的好机会，希望自己能做个10米机子</font></strong></p>[em01][em01][em01]

子宋 · 发表于 2009-1-13 14:22:51

<div class="msgheader">QUOTE:</div><div class="msgborder"><b>以下是引用<i>BA5CA</i>在2009-1-10 20:51:36的发言：</b><br/>想看一下电路图</div><p>CA老师：图纸在单位电脑里面，可是不能上网了，有机会我再上传.............</p>

BG5CAW · 发表于 2009-1-21 23:06:27

高手！

BG5CCK · 发表于 2009-5-12 09:36:21

本帖最后由 BG5CCK 于 2009-5-12 10:49 编辑

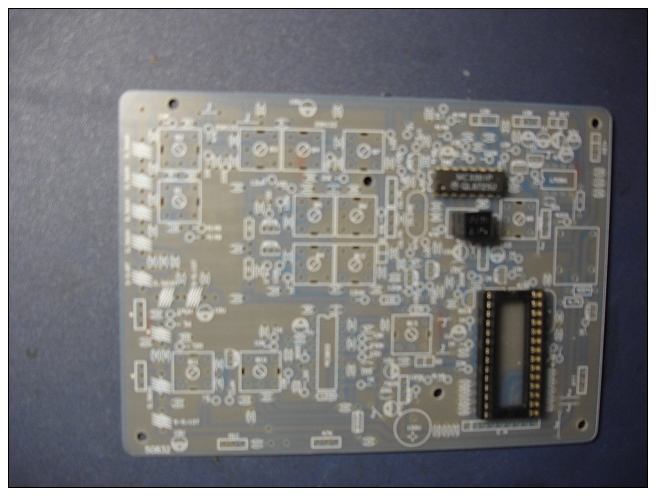

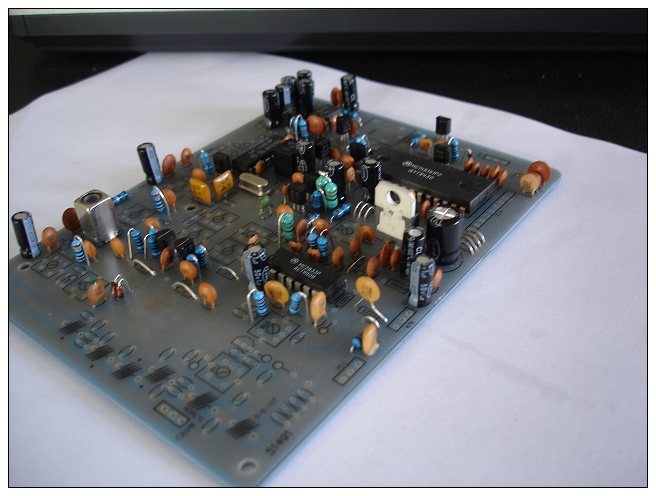

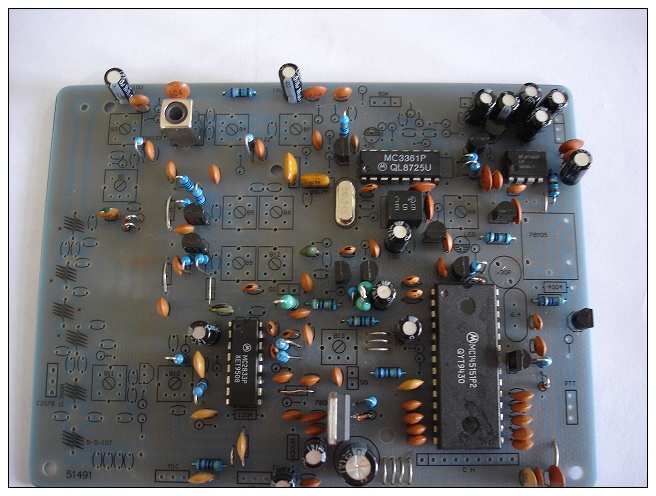

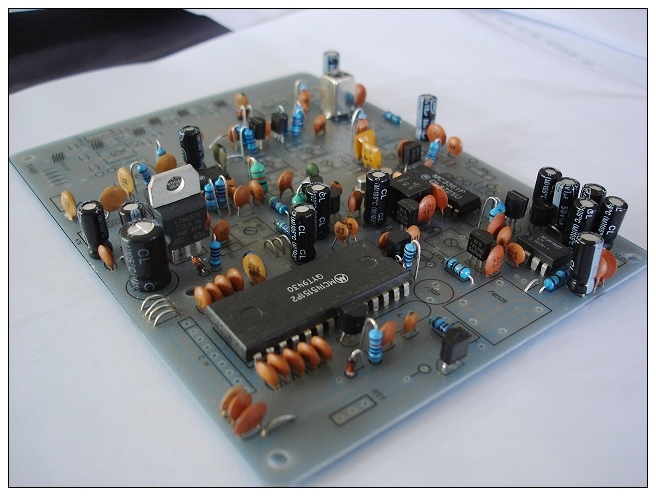

小宋真是大好人！送我一块他新近改进的10米PLL印刷板，这几天10米传播不错，借这个东风，开始制作。。。翻箱倒柜找元件，有一个、算一个、焊一个2个晚上才焊这么点，有的先焊上，缺的零件只好另外去买了，做个置频的10米FM机玩玩。

BD5CKT · 发表于 2009-5-12 15:23:04

好板

子宋 · 发表于 2009-5-17 10:34:56

我都不好意思，今天CCK，CCB,CHP,CIW等说好到我这里看看，我却在外面玩，水都没喝到，实在不好意思........

BD5CKT · 发表于 2009-5-17 11:42:42

有套件的话我也焊个玩玩!
