近来做了只50欧1000瓦负载

bg5cna · 发表于 2013-1-9 14:51:38

近来有空做了只50欧1000瓦负载,实际在600瓦功率上试了几分钟,油基本上不热.上几张图片.

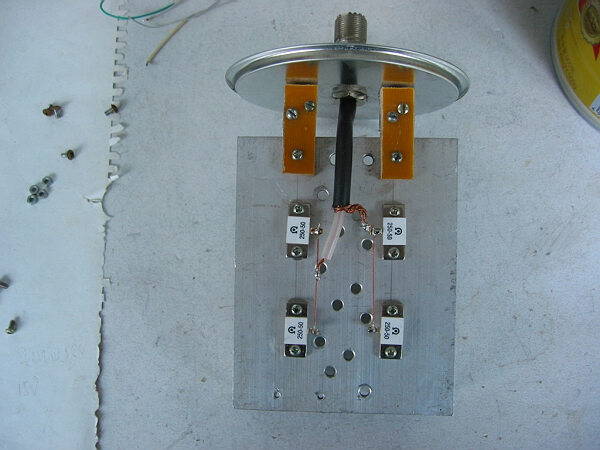

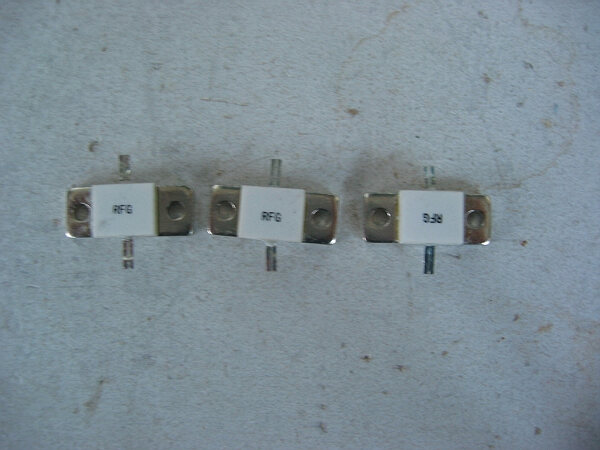

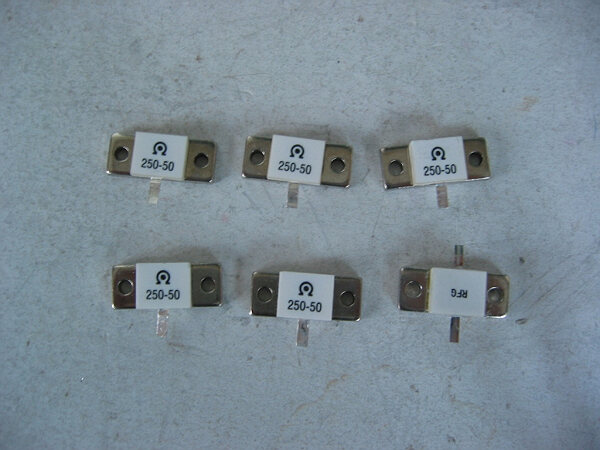

功率电阻

bg5cna · 发表于 2013-1-9 14:55:11

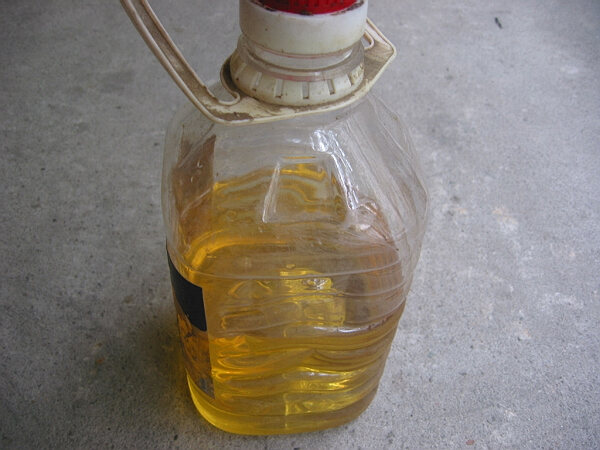

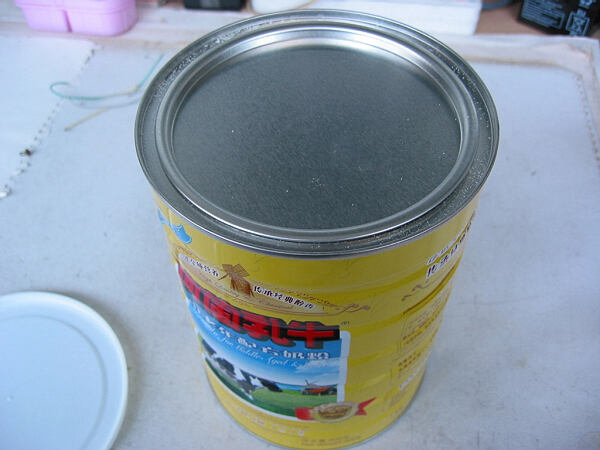

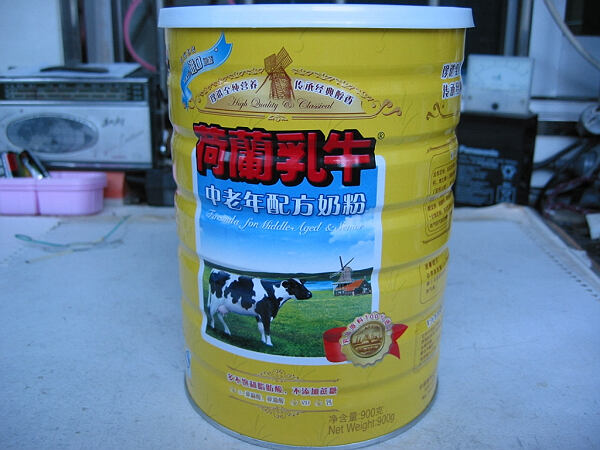

变压器油散热用,外壳

bg5cna · 发表于 2013-1-9 14:59:51

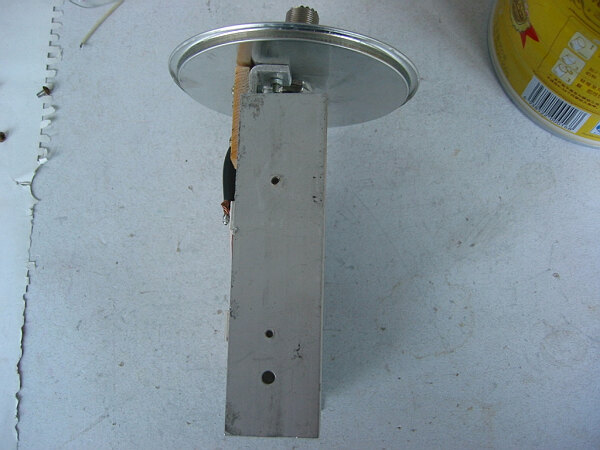

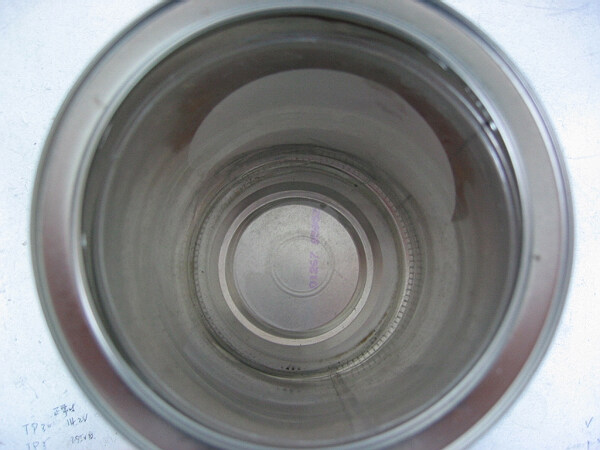

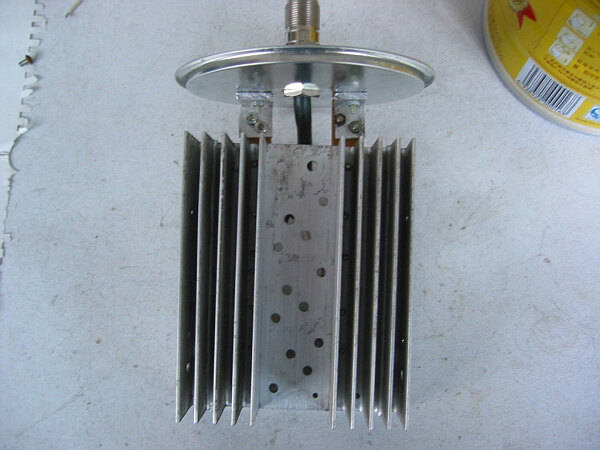

散热片和绝缘内筒

bg5cna · 发表于 2013-1-9 15:03:11

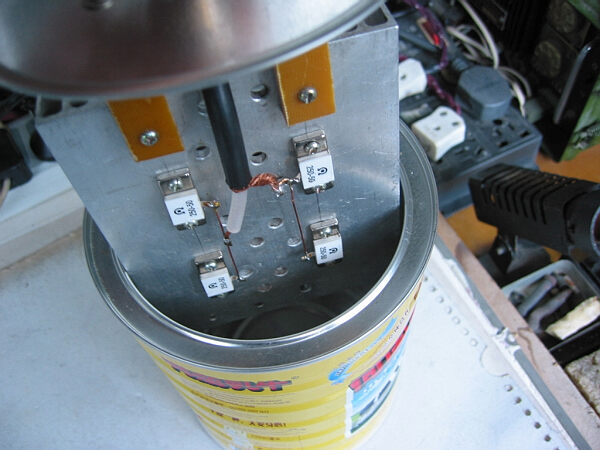

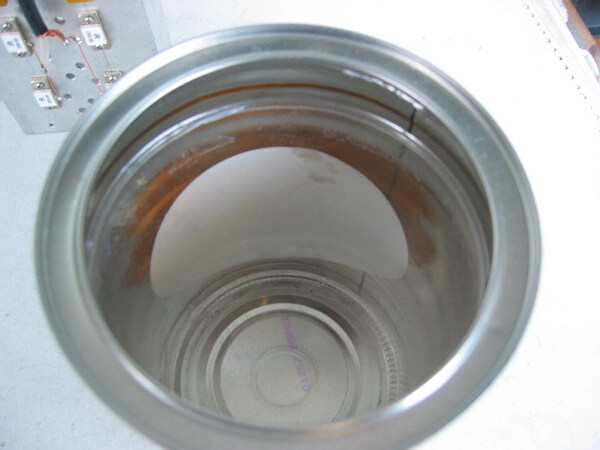

装入

bg5cna · 发表于 2013-1-9 15:04:51

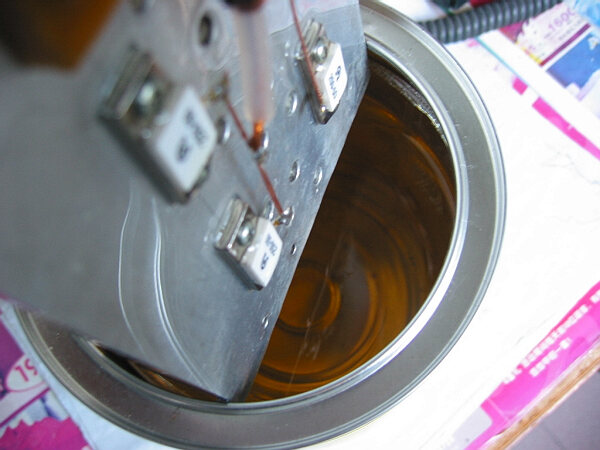

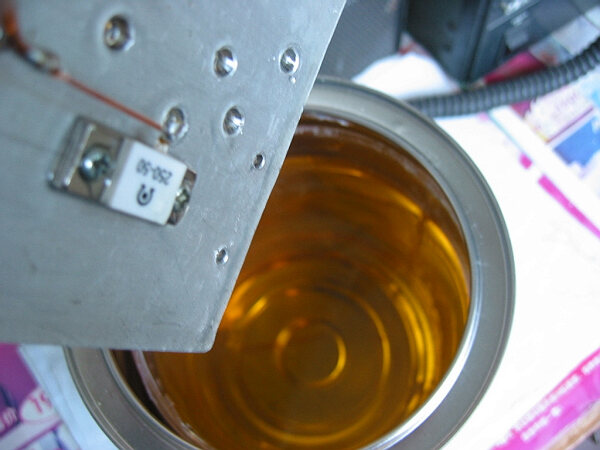

加油

bg5cna · 发表于 2013-1-9 15:06:17

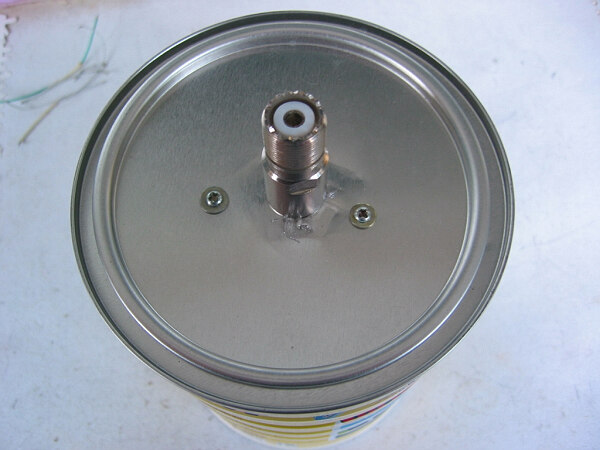

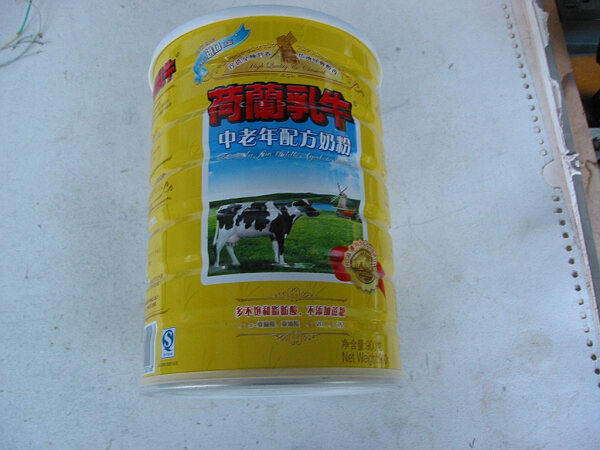

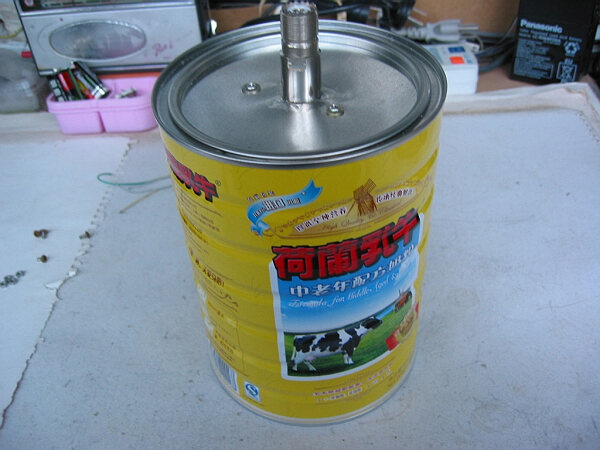

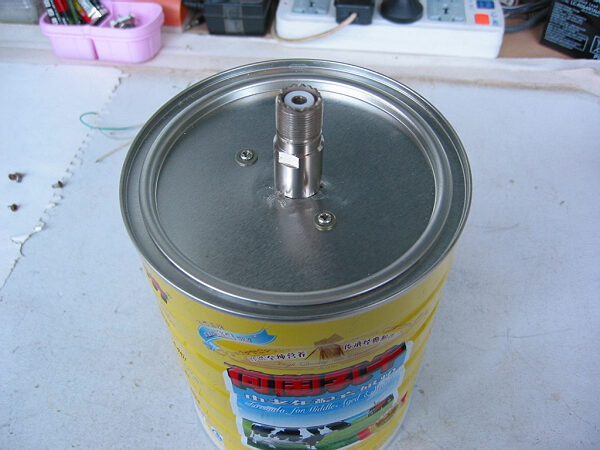

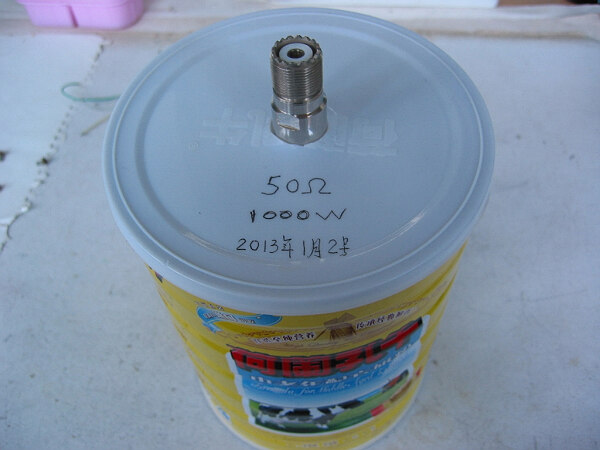

完成

BG5CAW · 发表于 2013-1-16 11:31:48

哈哈，这个做的真好！

bg5cna · 发表于 2013-1-21 18:13:38

BG5CAW 发表于 2013-1-16 11:31 ! l( e" K1 x0 B, T! Z% C4 J1 Y
哈哈，这个做的真好！

谢谢

Jen · 发表于 2013-4-1 12:13:19

安全考虑，建议线上包层黄蜡管，电阻跟散热铝上搞张云母片

bg5cna · 发表于 2013-6-28 11:36:19

Jen 发表于 2013-4-1 12:13 % {6 T! _* @( c' h. m( z
安全考虑，建议线上包层黄蜡管，电阻跟散热铝上搞张云母片

与外壳用胶木板绝缘了,筒内有绝缘套筒.应该安全了.
