DIY 12v转4.5V-10V 3A电源，用于在汽车上给电器充电

BG5CCD

现成的12V转5V电源成品要不电流不够要不就天价，买了几个要不电流不够要不就发热严重，带上1.5A电流就压降大的厉害无法使用。
* a) v" o+ K9 i& j7 I& T- A设计给IPAD使用，出门可以给军刀充电，装一个电流表头显示电压，带小型精密微调。
$ _9 H: m7 E* z  F没法，自己DIY一个算了，已经DIY一个固定5V的，比较稳定，带3A假负载，压降0.13V。
原考虑用比较流行的LM2596，但是转换效率只有90%左右无意发现自己元件库还有2片MP2307DN芯片做的DC-DC模块，SOP-8封装的，发热量奇小，压差3V的状态下转换效率97%。
固定5V输出3A给IPAD用

: i+ W; Q- N7 }

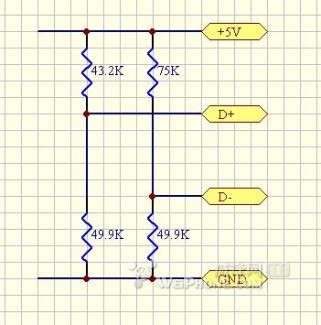

) j1 [& w% [& e* `- n& P给ipad充电必改的线路，不然IPAD不会充电
& w  m! Y6 j1 ?

BG5CCD

为可调电源准备的材料

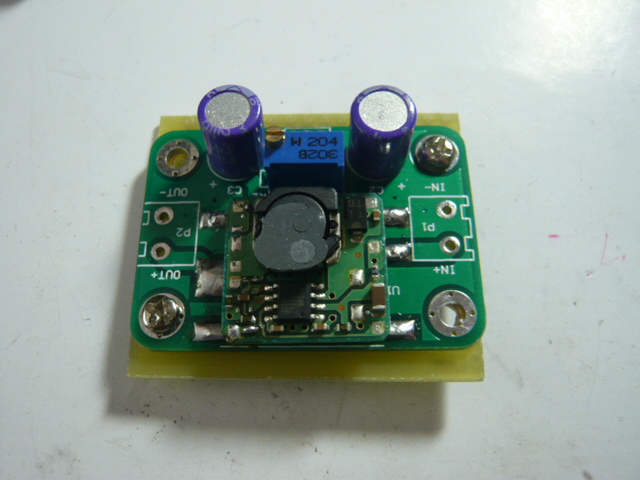

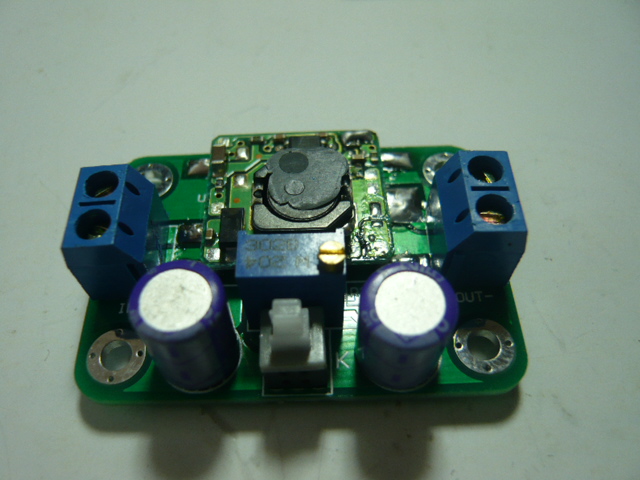

/ s" u  U% G! UMP2307DN做的DC-DC模块

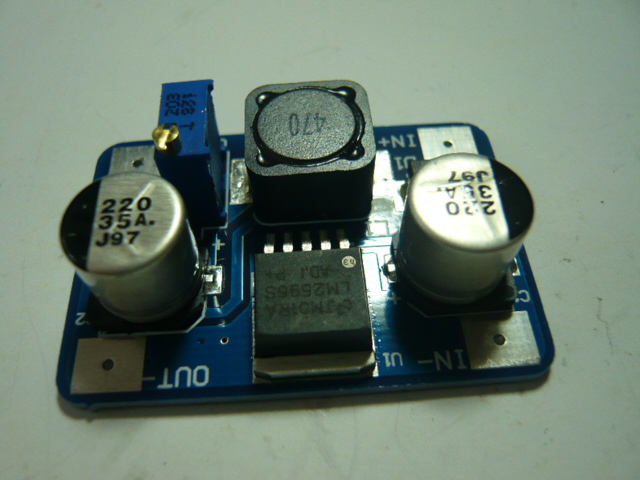

原本准备选用的LM2596S-ADJ的DC-DC模块
( |& u) a- o0 e2 Y

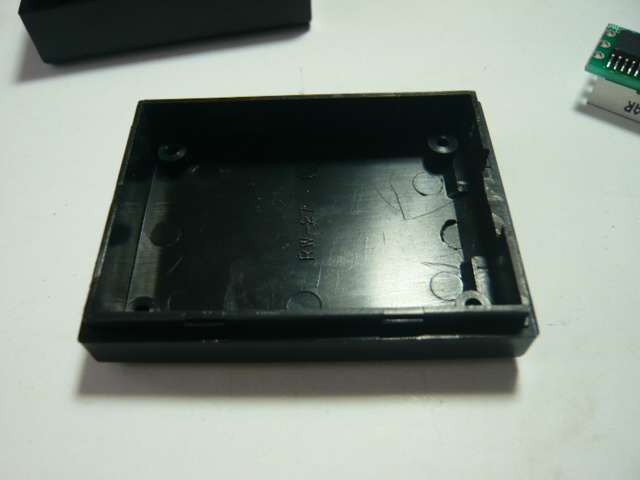

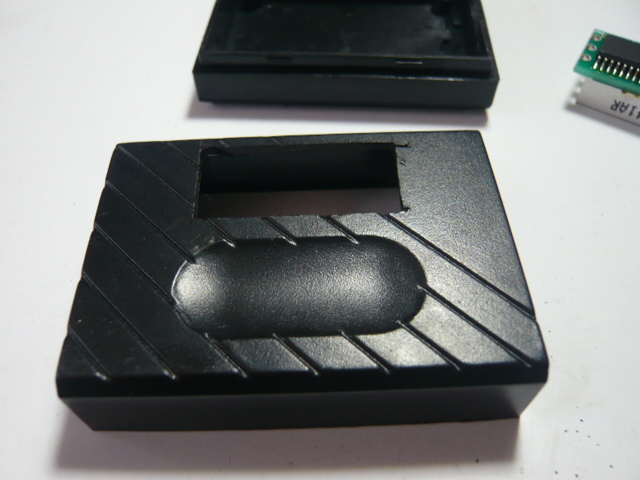

+ y8 c" J( k/ C3 k- t选用的外壳，这外壳用在ADSL滤波器最多，常见白色的。
1 b7 Q8 W6 v8 Q3 o' R5 L% Z) n2 e
& v0 k2 L  ]8 U

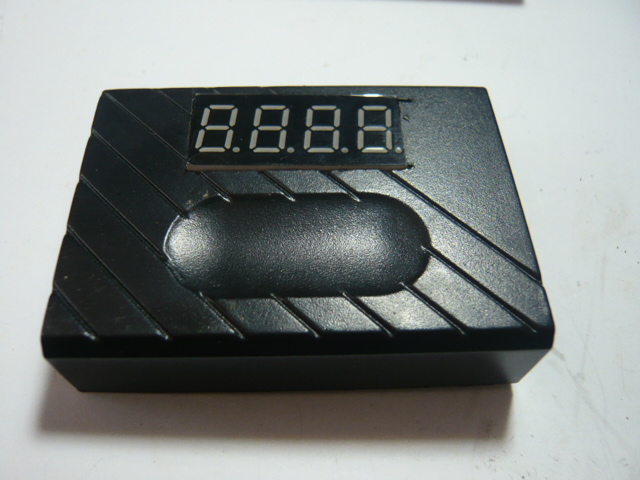

安装了LED小型表头的外壳，这个表头接2线制可以工作在4.5V至15V。

BG5CCD

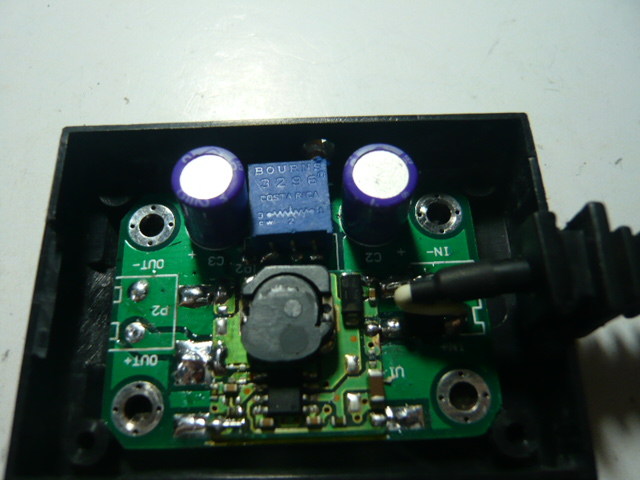

DC-DC模块准备安装
# U% x% |) K4 \- c

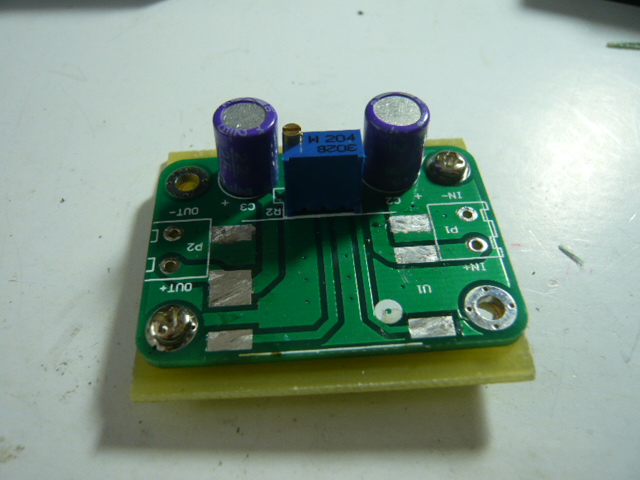

拆除DC-DC模块，引脚焊接改表贴焊接，可以降低3MM高度，为了平整安装LED显示屏
) a* }) F" ]4 e3 f
" s- [8 Q: \7 Y6 L拆下来的DC-DC模块。

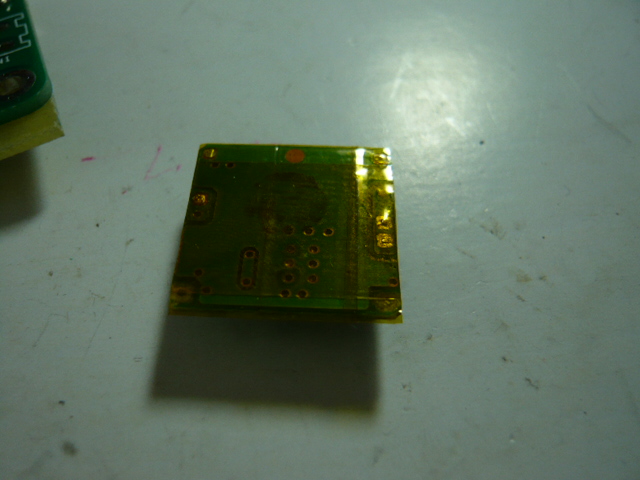

8 b: \) ^% B( F7 ^; A% F, K; X模块底部用高温胶带做绝缘。
6 j* N+ F4 N! r. _# W

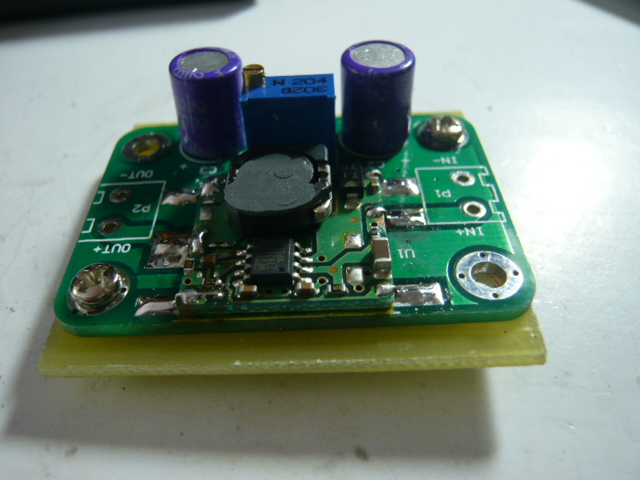

表贴完后的高度

BG5CCD

改精密可调的位置

+ B8 R4 W/ m5 y2 R! N, n打孔安装可调位置
8 }, {) U5 E0 ^. Z: G

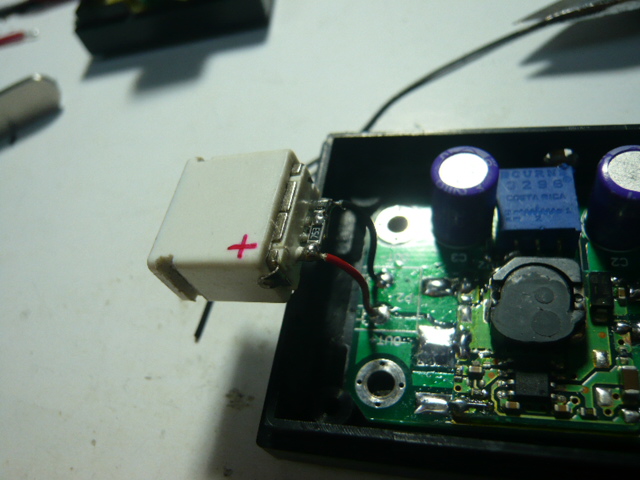

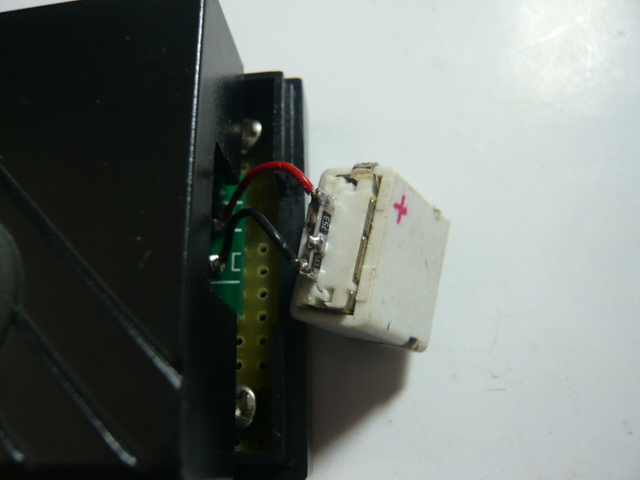

# [' s9 J0 s3 B& l+ q- [安装IPAD用的识别电阻
7 D6 f) y  k# f# F/ i' q

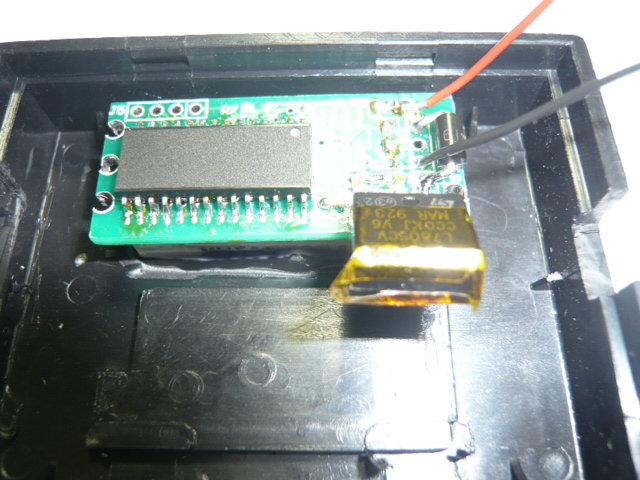

安装电压表头，7805用高温胶带绝缘。
5 d1 B! X" I5 P; h1 d5 r

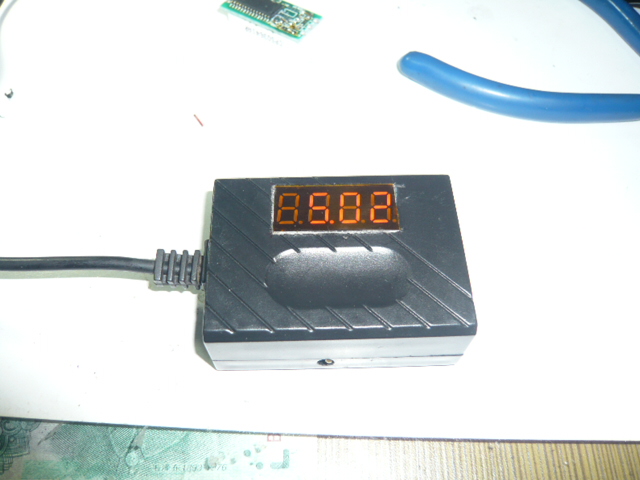

安装成功
2 b7 ^) V" U) V8 z  s

BG5CLK

好东西啊。不过这么大电流，用汽车点烟器插头，是不是吃得消。

BG5CCD

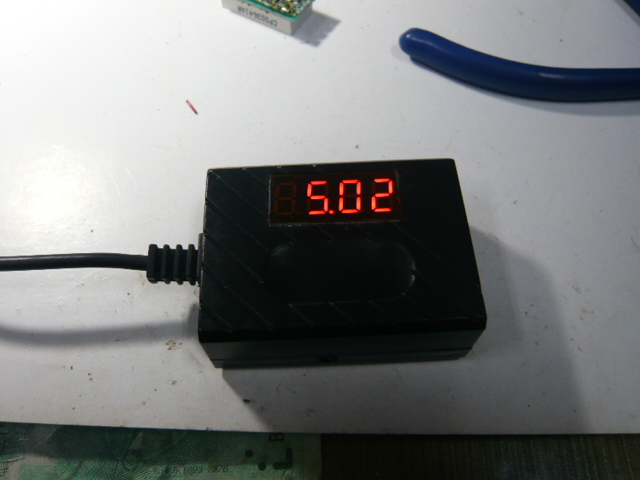

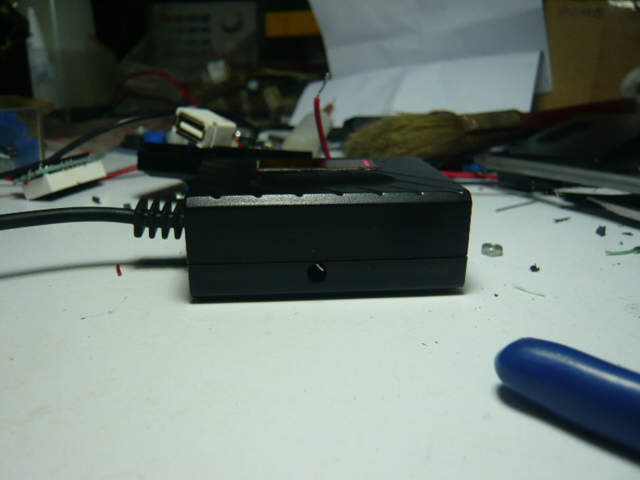

电压调试

1 E9 |' F$ x+ R( K! x下面的小孔调节电压用，精密电位器有一条槽用于平口螺丝刀调节，比较麻烦。用电烙铁焊一块小铜片在槽内，再修剪到即可调节又不会误动。
7 H, Z1 E/ o1 z: G

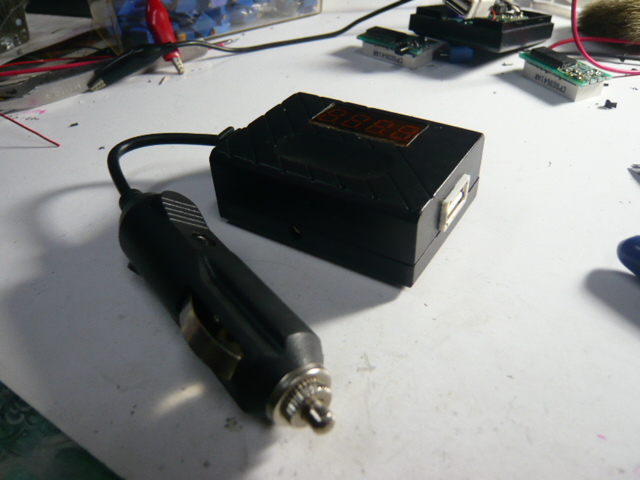

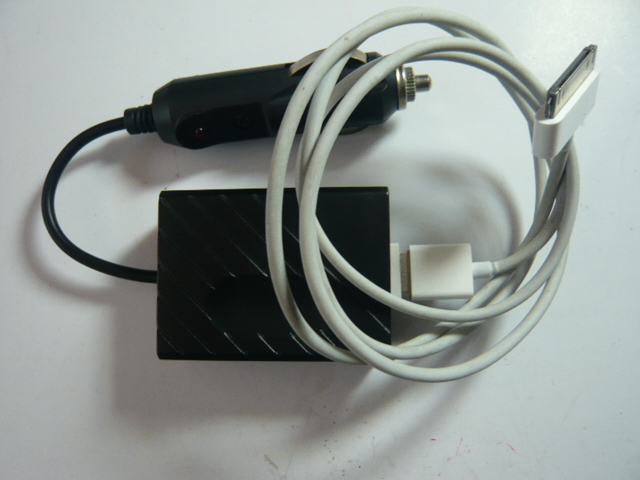

安装上点烟器插头，安装彻底完成。

BG5CCD

好东西啊。不过这么大电流，用汽车点烟器插头，是不是吃得消。
- w8 |0 M. f! G! K2 ^+ [( BBG5CLK 发表于 2011-5-7 20:45

; j7 e; s) e4 K& }) J) k
    汽车点烟器日韩车提供12V10A，美标是15A。这个满载5V3A，12V端也就1.5A左右，完全没问题
